CBB60 বনাম CBB65 ক্যাপাসিটর: মূল পার্থক্য ব্যাখ্যা করা হয়েছে

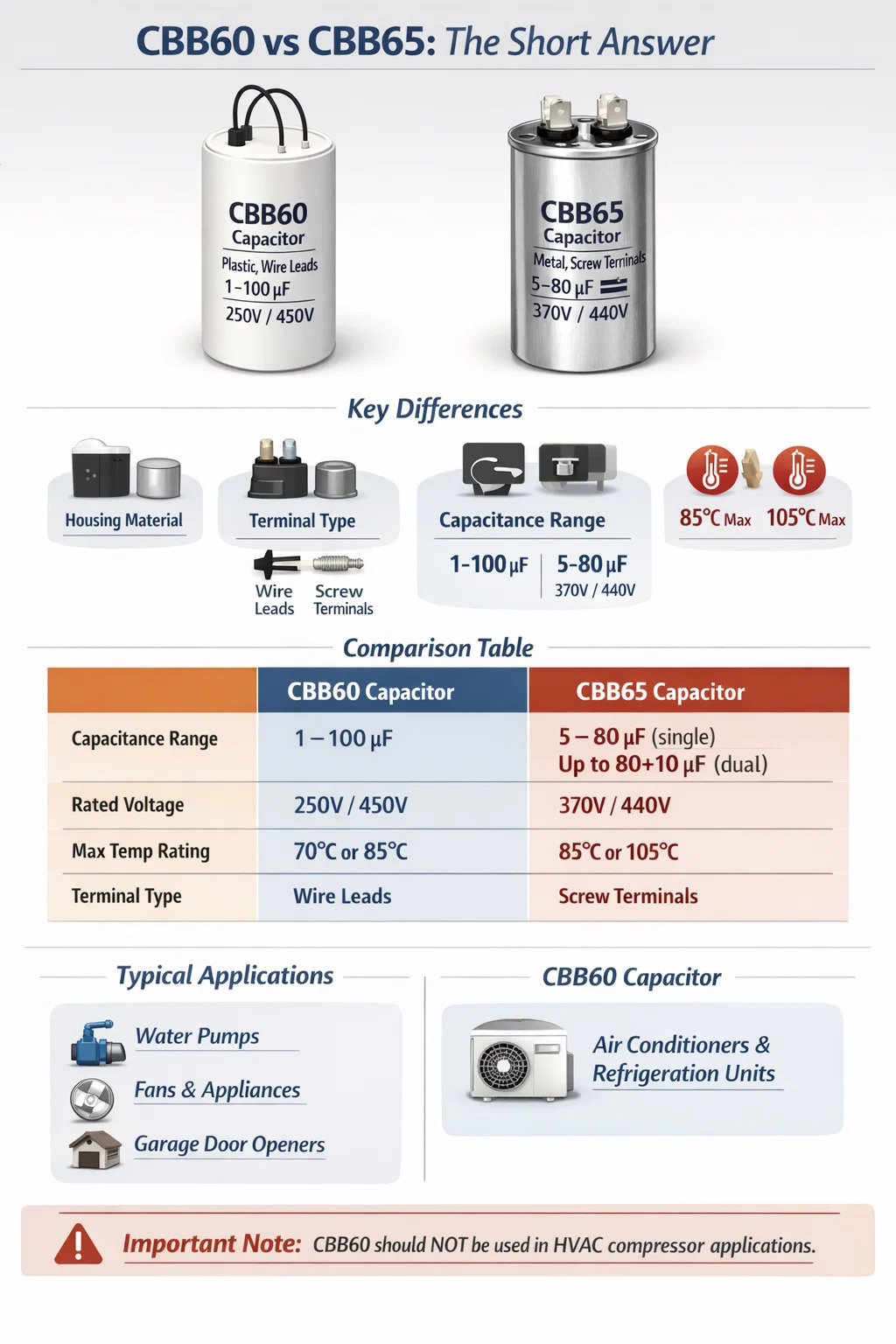

CBB60 বনাম CBB65: সংক্ষিপ্ত উত্তর

মধ্যে মৌলিক পার্থক্য a CBB60 ক্যাপাসিটর এবং একটি CBB65 ক্যাপাসিটর ভৌত নির্মাণ এবং উদ্দিষ্ট প্রয়োগ পরিবেশে নেমে আসে। CBB60 হল একটি নলাকার, তারের নেতৃত্বাধীন ক্যাপাসিটর যা প্রাথমিকভাবে একক-ফেজ এসি মোটর শুরু এবং চলমান সার্কিটের জন্য ডিজাইন করা হয়েছে , যদিও CBB65 হল একটি ধাতব-ক্যান, স্ক্রু-টার্মিনাল ক্যাপাসিটর যা ভারী-শুল্ক অ্যাপ্লিকেশন যেমন এয়ার কন্ডিশনার কম্প্রেসার এবং রেফ্রিজারেশন ইউনিটের জন্য তৈরি। উভয়ই পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর যা এসি সার্কিটে কাজ করে, কিন্তু তারা ফর্ম ফ্যাক্টর, টার্মিনাল টাইপ, ক্যাপ্যাসিট্যান্স পরিসীমা এবং তাপীয় স্থিতিস্থাপকতার মধ্যে উল্লেখযোগ্যভাবে পৃথক।

আপনি যদি একটি প্রতিস্থাপন নির্বাচন করেন বা একটি নতুন ডিজাইনের জন্য একটি ক্যাপাসিটর সোর্সিং করেন, মাউন্টিং পদ্ধতি, টার্মিনাল কনফিগারেশন এবং অপারেটিং তাপমাত্রা সিলিং এর দিকে মনোযোগ না দিয়ে সাধারণত দুটি পরিবর্তনযোগ্য নয়। এই দুই প্রকারকে বিভ্রান্ত করা—এমনকি যখন ক্যাপ্যাসিট্যান্স মান এবং ভোল্টেজ রেটিং অভিন্ন দেখায়—তার ফলে উচ্চ-লোড পরিবেশে অকাল ব্যর্থতা বা নিরাপত্তার ঝুঁকি হতে পারে।

শারীরিক গঠন এবং ফর্ম ফ্যাক্টর

CBB60 এবং CBB65 এর মধ্যে সবচেয়ে অবিলম্বে দৃশ্যমান পার্থক্যটি তাদের শারীরিক প্যাকেজিংয়ের মধ্যে রয়েছে।

CBB60 ক্যাপাসিটর: নলাকার প্লাস্টিক হাউজিং

একটি CBB60 ক্যাপাসিটর একটি নলাকার প্লাস্টিক (সাধারণত পলিপ্রোপিলিন বা শিখা-প্রতিরোধী হাউজিং) বডি ব্যবহার করে যার এক প্রান্ত থেকে দুই বা চারটি তারের সীসা প্রসারিত হয়। শরীরের ব্যাস সাধারণত থেকে রেঞ্জ 30 মিমি থেকে 50 মিমি , ক্যাপাসিট্যান্সের উপর নির্ভর করে উচ্চতা 60 মিমি এবং 100 মিমি এর মধ্যে পরিবর্তিত হয়। এই লিডগুলি এটিকে সরাসরি মোটর টার্মিনাল বোর্ডগুলিতে মাউন্ট করা বা দ্রুত-সংযোগ টার্মিনালের মাধ্যমে সংযুক্ত করার অনুমতি দেয়। প্লাস্টিকের আবরণটি epoxy রজন বা অনুরূপ অন্তরক ফিলার দিয়ে ভরা হয় যাতে আর্দ্রতা প্রবেশের বিরুদ্ধে অভ্যন্তরীণ ফিল্ম ঘুরতে থাকে।

যেহেতু এটি সীসা তারের ব্যবহার করে, তাই CBB60 একটি "লিডেড" উপাদান হিসাবে বিবেচিত হয়। এটি সাধারণত সোজা হয়ে বসে থাকে বা মোটরের ক্যাপাসিটর বগির মধ্যে একটি কোণে, একটি প্লাস্টিকের বন্ধনী বা ক্লিপ দ্বারা সুরক্ষিত থাকে। এই নকশাটি স্থান-দক্ষ এবং উৎপাদন খরচ কম, যে কারণে এটি জল পাম্পের মোটর, ফ্যান মোটর, এবং ছোট যন্ত্রপাতি মোটর বিভাগে আধিপত্য বিস্তার করে।

CBB65 ক্যাপাসিটর : মেটাল অ্যালুমিনিয়াম ক্যান হাউজিং

একটি CBB65 ক্যাপাসিটর, বিপরীতে, একটি তে রাখা হয় বৃত্তাকার অ্যালুমিনিয়াম খাদ ক্যানিস্টার . এর টার্মিনালগুলি উপরে মাউন্ট করা স্ক্রু-টাইপ সংযোগকারী, যা সুরক্ষিত ওয়্যারিং সংযোগগুলিকে অনুমতি দেয় যা সাধারণ তারের লিডের চেয়ে ভাল কম্পন প্রতিরোধ করে। ধাতব ঘের প্লাস্টিকের তুলনায় উচ্চতর তাপ অপচয় এবং যান্ত্রিক সুরক্ষা প্রদান করে। সাধারণ মাত্রার ব্যাস অন্তর্ভুক্ত 40 মিমি থেকে 50 মিমি এবং উচ্চতা 70 মিমি থেকে 120 মিমি, যদিও দ্বৈত-চালিত ক্যাপাসিটার (যা একটি ইউনিটে দুটি ক্যাপাসিট্যান্স মানকে একত্রিত করে) বড় হতে পারে।

অ্যালুমিনিয়াম ক্যান নীচে বা উপরে একটি চাপ ত্রাণ ভেন্ট দিয়ে সিল করা হয়, যা অভ্যন্তরীণ অতিরিক্ত চাপের ক্ষেত্রে একটি সুরক্ষা ভালভ হিসাবে কাজ করে। এই বৈশিষ্ট্যটি কম্প্রেসার পরিবেশে গুরুত্বপূর্ণ যেখানে পরিবেষ্টিত তাপমাত্রা দ্রুত বৃদ্ধি পেতে পারে। মেটাল বডিটি স্টিলের স্ট্র্যাপ ব্যান্ড বা বন্ধনীর মাধ্যমে বাহ্যিক মাউন্টিংকেও সমর্থন করে, যা এইচভিএসি ক্যাপাসিটর ইনস্টলেশনের জন্য শিল্প-মান পদ্ধতি।

বৈদ্যুতিক রেটিং তুলনা

উভয় প্রকার ক্যাপাসিটরই এসি সার্কিটে কাজ করে, কিন্তু তাদের রেট করা পরামিতিগুলি তাদের অভিপ্রেত ব্যবহারের ক্ষেত্রে প্রতিফলিত করার উপায়ে আলাদা।

ভোল্টেজ রেটিং বিশেষ মনোযোগ প্রাপ্য। CBB65 প্রায় একচেটিয়াভাবে উপলব্ধ 370 VAC এবং 440 VAC HVAC কম্প্রেসার সিস্টেমের অভ্যন্তরে ভোল্টেজের অবস্থা পরিচালনা করতে, যেখানে মোটর স্টার্টআপের সময় ক্ষণিকের বৃদ্ধি নামমাত্র লাইন ভোল্টেজের উপরে পৌঁছাতে পারে। 250 VAC-তে CBB60 ক্যাপাসিটরগুলি সেই শর্তগুলিতে বিপজ্জনকভাবে কম মূল্যায়ন করা হবে-এমনকি যদি ক্যাপাসিট্যান্স মান মিলে যায়।

সাধারণ অ্যাপ্লিকেশন পরিবেশ

প্রতিটি ক্যাপাসিটর কোথায় কাজ করার জন্য ডিজাইন করা হয়েছে তা বুঝতে সাহায্য করে কেন শারীরিক এবং বৈদ্যুতিক পার্থক্য প্রথম স্থানে বিদ্যমান।

যেখানে CBB60 ক্যাপাসিটার ব্যবহার করা হয়

CBB60 ক্যাপাসিটর হল প্রমিত মোটর-চালিত এবং মোটর-স্টার্ট ক্যাপাসিটর যা হালকা-থেকে-মাঝারি ডিউটি পরিবেশে একক-ফেজ ইন্ডাকশন মোটরের বিস্তৃত পরিসরের জন্য। সাধারণ অ্যাপ্লিকেশন অন্তর্ভুক্ত:

• পানির পাম্পের মোটর (সাবমার্সিবল এবং সারফেস-মাউন্ট করা, সাধারণত 0.37 কিলোওয়াট থেকে 2.2 কিলোওয়াট)
• সিলিং ফ্যান এবং এক্সস্ট ফ্যান
• ওয়াশিং মেশিন ড্রাম মোটর
• ছোট বায়ু সংবহনকারী এবং বায়ুচলাচল সরঞ্জাম
• গ্যারেজ দরজা খোলার
• নিম্ন শক্তি পরিসরে পুল এবং স্পা পাম্প মোটর

এই পরিবেশে, অপারেটিং তাপমাত্রা 70°C থেকে 85°C এর নিচে থাকে এবং কম্পন লোড মাঝারি। পরিবেষ্টিত সাধারণত যথেষ্ট নিয়ন্ত্রিত হয় যে একটি প্লাস্টিকের ঘের আর্দ্রতা এবং যান্ত্রিক প্রভাবের বিরুদ্ধে পর্যাপ্ত সুরক্ষা প্রদান করে।

যেখানে CBB65 ক্যাপাসিটার ব্যবহার করা হয়

CBB65 ক্যাপাসিটারগুলি HVAC এবং রেফ্রিজারেশন কম্প্রেসার মোটরের চাহিদার জন্য উদ্দেশ্য-নির্মিত। তাদের প্রধান অ্যাপ্লিকেশন পরিবেশ অন্তর্ভুক্ত:

• কেন্দ্রীয় এয়ার কন্ডিশনার কম্প্রেসার ইউনিট (বিভক্ত সিস্টেম, প্যাকেজ ইউনিট)
• তাপ পাম্প কম্প্রেসার
• বাণিজ্যিক হিমায়ন কম্প্রেসার
• এয়ার-কুলড কনডেন্সিং ইউনিট
• আউটডোর HVAC ইউনিটে কনডেন্সার ফ্যান মোটর

গরমের দিনে বাইরের HVAC কম্প্রেসার ক্যাবিনেটে, অভ্যন্তরীণ তাপমাত্রা পৌঁছতে পারে 55°C থেকে 70°C পরিবেষ্টিত সংকোচকারী মোটর পৃষ্ঠের সাথে আরও স্থানীয় তাপ যোগ করে। সেই মোটরের পাশে লাগানো ক্যাপাসিটরটিকে অবশ্যই নির্ভরযোগ্যভাবে টিকে থাকতে হবে 85°C থেকে 105°C ক্রমাগত অপারেটিং তাপমাত্রা—একটি স্পেসিফিকেশন যার জন্য CBB65 রেট করা হয়েছে, কিন্তু বেশিরভাগ স্ট্যান্ডার্ড CBB60 ইউনিট নয়।

তাপ কর্মক্ষমতা এবং তাপ অপচয়

তাপ ব্যবস্থাপনা এই দুটি ক্যাপাসিটর পরিবারের মধ্যে সবচেয়ে প্রযুক্তিগতভাবে অর্থপূর্ণ পার্থক্যগুলির মধ্যে একটি, এবং এটি সরাসরি উপকরণের পছন্দ ব্যাখ্যা করে।

পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটারগুলি অস্তরক ক্ষতির কারণে অভ্যন্তরীণভাবে তাপ উৎপন্ন করে, বিশেষ করে অবিচ্ছিন্ন এসি কারেন্টের অধীনে। একটি মোটর-চালিত অ্যাপ্লিকেশনে, মোটর চালানোর সময় ক্যাপাসিটরটি সর্বদা শক্তিমান থাকে-এটি একটি সংক্ষিপ্ত স্টার্ট-পালস উপাদান নয় বরং রান সার্কিটে একটি ক্রমাগত সক্রিয় উপাদান। যে কোনো তাপ যা দক্ষতার সাথে অপসারিত হয় না তা ক্যাপাসিটরের শরীরের ভিতরে জমা হয় এবং অস্তরক অবক্ষয়কে ত্বরান্বিত করে।

অ্যালুমিনিয়ামের তাপ পরিবাহিতা প্রায় 205 W/(m·K) , যদিও CBB60 হাউজিং-এ ব্যবহৃত সাধারণ ইঞ্জিনিয়ারিং প্লাস্টিক 0.1 থেকে 0.5 W/(m·K) পর্যন্ত। এর মানে হল একটি CBB65 ক্যাপাসিটরের ধাতব ক্যান একটি CBB60-এর প্লাস্টিকের আবাসনের তুলনায় তার দেয়ালের মধ্য দিয়ে প্রায় 400 থেকে 2000 গুণ বেশি দক্ষতার সাথে তাপ ছড়িয়ে দেয়। ব্যবহারিক পরিভাষায়, CBB65-এর মূল তাপমাত্রা লোডের অধীনে CBB60-এর তুলনায় উল্লেখযোগ্যভাবে কম থাকে একই বৈদ্যুতিক চাপের অধীনে, সরাসরি পরিষেবা জীবন প্রসারিত করে এবং তাপীয় ব্যর্থতার ঝুঁকি হ্রাস করে।

এই কারণেই CBB65 ক্যাপাসিটরগুলিকে উচ্চ-গ্রেড সংস্করণে 105°C সর্বোচ্চ অপারেটিং তাপমাত্রার জন্য রেট দেওয়া যেতে পারে—ধাতুর ঘেরটি অভ্যন্তরীণ ফিল্ম তাপমাত্রাকে বাঁচিয়ে রাখার যোগ্য স্তরে রাখে এমনকি যখন বহিরাগত পরিবেষ্টন চরম হয়। একটি CBB60 ক্যাপাসিটর একটি বহিরঙ্গন কম্প্রেসার ক্যাবিনেটে ইনস্টল করা হয়েছে যা শুধুমাত্র 85°C রেটিং করা হয়েছে তা প্রযুক্তিগতভাবে ঘরের তাপমাত্রায় টিকে থাকতে পারে কিন্তু যখন পরিবেষ্টিত তাপমাত্রা গ্রীষ্মের মাস জুড়ে ক্রমাগত তার ছাদের দিকে ঠেলে দেয় তখন তা উল্লেখযোগ্য জীবন হ্রাসের সম্মুখীন হয়।

নিরাপত্তা বৈশিষ্ট্য এবং ব্যর্থতা মোড

CBB60 এবং CBB65 ক্যাপাসিটারগুলির নিরাপত্তা নকশা দর্শন লক্ষণীয়ভাবে আলাদা, আবার তাদের নিজ নিজ স্থাপনার পরিবেশকে প্রতিফলিত করে।

উভয় ধরনের স্ব-নিরাময় ফিল্ম

CBB60 এবং CBB65 উভয় ক্যাপাসিটার স্ব-নিরাময় বৈশিষ্ট্য সহ ধাতবযুক্ত পলিপ্রোপিলিন ফিল্ম ব্যবহার করে। যখন একটি স্থানীয় ডাইইলেক্ট্রিক ব্রেকডাউন ঘটে—ফিল্মে একটি মাইক্রোস্কোপিক পাঞ্চার—সে জায়গায় থাকা পাতলা ধাতব ইলেক্ট্রোডটি স্রাব শক্তির কারণে তাত্ক্ষণিকভাবে বাষ্পীভূত হয়, ত্রুটি পরিষ্কার করে এবং নিরোধক পুনরুদ্ধার করে। এই প্রক্রিয়াটি ক্যাপাসিটরকে তার পরিষেবা জীবনে বিপর্যয়মূলক ব্যর্থতা ছাড়াই হাজার হাজার ছোটখাট ত্রুটির ঘটনা থেকে বাঁচতে দেয়। স্ব-নিরাময় বৈশিষ্ট্য হল সমস্ত CBB-সিরিজ ফিল্ম ক্যাপাসিটারগুলির একটি ভাগ করা শক্তি।

CBB65 এ প্রেসার রিলিফ ভেন্ট

CBB65 ক্যাপাসিটারগুলি একটি অ্যালুমিনিয়ামের ক্যানে সিল করা হয় অন্তর্নির্মিত চাপ ত্রাণ ভেন্ট , সাধারণত ক্যান নীচে অবস্থিত বা ঢাকনা সীল একত্রিত. যদি বর্ধিত ওভারভোল্টেজ বা তাপীয় অবক্ষয়ের কারণে অভ্যন্তরীণ গ্যাসগুলি তৈরি হয়, তবে এই ভেন্টটি একটি নিয়ন্ত্রিত উপায়ে খোলে, চাপ ছেড়ে দেয় এবং ক্যানটিকে সহিংসভাবে ফেটে যাওয়া থেকে রোধ করে। ফলাফল একটি বিস্ফোরক একটি পরিবর্তে একটি অপেক্ষাকৃত নিরাপদ "ওপেন ব্যর্থতা" মোড.

CBB60 প্লাস্টিক-কেসযুক্ত ক্যাপাসিটারগুলিতে এই ভেন্টের অভাব রয়েছে। গুরুতর ওভারলোডের অধীনে, একটি CBB60 ফুলে যেতে পারে, এর হাউজিং ফাটতে পারে, বা সবচেয়ে খারাপ ক্ষেত্রে আরও আকস্মিক শক্তি দিয়ে ফেটে যেতে পারে, বিশেষ করে যদি ফিল রজন অপর্যাপ্ত বা বয়স্ক হয়। এটি দুর্বল বায়ুচলাচল পাম্প মোটর গহ্বরে একটি পরিচিত ব্যর্থতার মোড যেখানে ক্যাপাসিটর প্রতিস্থাপন ব্যবহারিক নিরাপদ জীবনের বাইরে বিলম্বিত হয়।

স্রাব প্রতিরোধক

অনেক CBB65 ক্যাপাসিটর-বিশেষ করে যেগুলি উত্তর আমেরিকার HVAC বাজারে বিক্রি হয়-একটি অভ্যন্তরীণ অন্তর্ভুক্ত রক্তপাত প্রতিরোধক (সাধারণত 10 kΩ থেকে 20 kΩ) ইউনিট ডি-এনার্জাইজ করার পরে অবশিষ্ট ভোল্টেজ ডিসচার্জ করার জন্য টার্মিনাল জুড়ে তারযুক্ত। এটি পরিষেবা প্রযুক্তিবিদদের জন্য একটি গুরুত্বপূর্ণ নিরাপত্তা বৈশিষ্ট্য যারা সিস্টেমটি বন্ধ করার পরেই ক্যাপাসিটর পরিচালনা করতে পারে। 40 μF এর একটি 440 VAC ক্যাপাসিটরের অবশিষ্ট চার্জ যদি নিষ্কাশন না করা হয় তবে তা প্রাণঘাতী হতে পারে। প্রস্তুতকারক এবং গ্রেডের উপর নির্ভর করে CBB60 ক্যাপাসিটারগুলিতে এই প্রতিরোধক অন্তর্ভুক্ত থাকতে পারে বা নাও থাকতে পারে।

ডুয়াল-রান ক্যাপাসিটার: একটি CBB65-নির্দিষ্ট বৈশিষ্ট্য

একটি উল্লেখযোগ্য পণ্য বিভাগ যা CBB65 পরিবারের মধ্যে বিদ্যমান কিন্তু CBB60-এ এর কোনো প্রকৃত সমতুল্য নেই ডুয়েল-রান ক্যাপাসিটর (কখনও কখনও উত্তর আমেরিকার বাজারে "দ্বৈত ক্যাপাসিটর" বা "ওভাল ক্যাপাসিটর" লেবেলযুক্ত)।

একটি দ্বৈত-চালিত CBB65 ক্যাপাসিটরে একটি একক অ্যালুমিনিয়াম ক্যানের মধ্যে দুটি স্বাধীন ক্যাপাসিটর উপাদান থাকে, একটি সাধারণ টার্মিনাল ভাগ করে। তিনটি টার্মিনাল সাধারণত লেবেল করা হয় HERM (হারমেটিক কম্প্রেসার), FAN (কন্ডেন্সার ফ্যান মোটর), এবং COM (সাধারণ) . এটি একীভূত করে যা অন্যথায় দুটি পৃথক ক্যাপাসিটারকে এক ইউনিটে পরিণত করে, HVAC সরঞ্জামগুলিতে স্থান এবং খরচ বাঁচায়।

সাধারণ দ্বৈত-চালিত ক্যাপাসিটর কনফিগারেশনগুলির মধ্যে মানগুলি অন্তর্ভুক্ত রয়েছে যেমন:

• 35 µF 5 µF / 440 VAC (মাঝারি আকারের আবাসিক স্প্লিট সিস্টেম)
• 45 µF 5 µF / 440 VAC (বড় আবাসিক বা হালকা বাণিজ্যিক)
• 55 µF 7.5 µF / 440 VAC (উচ্চ-ক্ষমতা কম্প্রেসার)
• 80 µF 10 µF / 370 VAC (ভারী বাণিজ্যিক কম্প্রেসার স্টার্টআপ)

এই দ্বৈত কনফিগারেশন শারীরিকভাবে শুধুমাত্র একটি ধাতু বিন্যাসে ব্যবহারিক হতে পারে কারণ দুটি পৃথক ক্ষত ফিল্ম উপাদান যথেষ্ট স্থান এবং তাপ ব্যবস্থাপনা প্রয়োজন। একটি প্লাস্টিক-কেসযুক্ত CBB60-স্টাইলের হাউজিং উচ্চ-তাপমাত্রার সংকোচকারী অবস্থার অধীনে এই কনফিগারেশনটিকে নির্ভরযোগ্যভাবে সমর্থন করবে না, যা HVAC-তে CBB65 প্ল্যাটফর্মের প্রভাব বজায় রাখার আরেকটি কারণ।

সার্টিফিকেশন মান এবং সম্মতি

CBB60 এবং CBB65 ক্যাপাসিটার উভয়ই চীনা জাতীয় মান দ্বারা পরিচালিত হয় GB/T 3667 , যা AC মোটর ক্যাপাসিটর কভার করে। যাইহোক, যে পণ্যের বিভাগগুলি তারা সেই মানদণ্ডের মধ্যে পড়ে তাদের বিভিন্ন প্রয়োজনীয়তা প্রতিফলিত করে। চীনা মানদণ্ডের বাইরে, বিশ্ব বাজারে বিক্রি হওয়া ক্যাপাসিটারগুলি অতিরিক্ত সার্টিফিকেশন বহন করে।

• CBB60 ক্যাপাসিটার সাধারণত ইউরোপীয় বাজারের জন্য সিই মার্কিং এবং উত্তর আমেরিকার জন্য UL/CUL সার্টিফিকেশন বহন করে যখন পাম্প এবং ফ্যান মোটর প্রতিস্থাপনে ব্যবহার করা হয়।
• CBB65 ক্যাপাসিটার উত্তর আমেরিকার HVAC বাজারের জন্য সাপেক্ষে ইউএল 810 (ক্যাপাসিটারগুলির জন্য মানক) এবং তালিকাভুক্ত HVAC সরঞ্জামগুলিতে ব্যবহারের জন্য UL- তালিকাভুক্ত প্রয়োজনীয়তাগুলি মেনে চলতে হবে। অনেকে CSA এবং RoHS কমপ্লায়েন্স মার্কিংও বহন করে।

ডিভাইসে ক্যাপাসিটার প্রতিস্থাপন করার সময় যা মূলত একটি নির্দিষ্ট ক্যাপাসিটরের প্রকারের সাথে প্রত্যয়িত ছিল, একটি অপ্রত্যয়িত বা ভিন্ন-শ্রেণির উপাদান প্রতিস্থাপন করা হলে তা প্রযুক্তিগতভাবে সরঞ্জামের সার্টিফিকেশন বাতিল করতে পারে এবং দায়বদ্ধতার সমস্যা তৈরি করতে পারে, বিশেষ করে নিয়মিত পরিদর্শন সাপেক্ষে বাণিজ্যিক ইনস্টলেশনে।

প্রতিটি ক্যাপাসিটরের চিহ্নগুলি কীভাবে পড়তে হয়

CBB60 এবং CBB65 ক্যাপাসিটার উভয়ই তাদের মূল স্পেসিফিকেশন সরাসরি হাউজিং-এ প্রিন্ট করে। এই চিহ্নগুলি বোঝা অনুমান ছাড়াই সঠিক প্রতিস্থাপন নির্বাচনের অনুমতি দেয়।

একটি সাধারণ CBB60 ক্যাপাসিটর লেবেল পড়তে পারে:

CBB60 — 30 µF ± 5% — 450 VAC — 50/60 Hz — 85°C

একটি সাধারণ CBB65 ক্যাপাসিটর লেবেল পড়তে পারে:

CBB65A — 45 5 µF ± 5% — 440 VAC — 50/60 Hz — 105°C — P2 (ডিসচার্জ রেসিস্টর ক্লাস)

CBB65A-তে "A" প্রত্যয়টি সাধারণত একটি অভ্যন্তরীণ স্রাব প্রতিরোধকের উপস্থিতি নির্দেশ করে। দ্বৈত ক্যাপাসিট্যান্স মান (যেমন, 45 5 µF) অবিলম্বে এটিকে দ্বৈত-চালিত ইউনিট হিসাবে চিহ্নিত করে। 440 VAC এর ভোল্টেজ রেটিং এবং 105°C তাপমাত্রার রেটিং নিশ্চিত করে যে এটি কম্প্রেসার পরিষেবার জন্য রেট করা হয়েছে।

উভয় ক্যাপাসিটর প্রতিস্থাপন করার সময়, ম্যাচিং তিনটি মূল পরামিতি —ক্যাপাসিট্যান্স মান, ভোল্টেজ রেটিং, এবং তাপমাত্রা রেটিং — অপরিহার্য। কম ভোল্টেজ বা নিম্ন তাপমাত্রা রেটিং দিয়ে প্রতিস্থাপন কখনই গ্রহণযোগ্য নয়। একটি উচ্চ ভোল্টেজ বা উচ্চ তাপমাত্রা রেটিং একটি বিকল্প হিসাবে বৈদ্যুতিকভাবে নিরাপদ, যদিও শারীরিক মাত্রাও অবশ্যই যাচাই করা উচিত।

আয়ুষ্কাল প্রত্যাশা এবং অধঃপতন নিদর্শন

ক্যাপাসিটরের আয়ুষ্কাল অপারেটিং তাপমাত্রা, ভোল্টেজ স্ট্রেস এবং ডিউটি চক্রের উপর অনেক বেশি নির্ভর করে। CBB60 এবং CBB65 উভয়ই মেটালাইজড ফিল্মের ধরন, যা সাধারণত এসি মোটর পরিষেবাতে ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলিকে ছাড়িয়ে যায়, তবে তাদের প্রত্যাশিত পরিষেবার জীবন তাদের প্রয়োগের শর্তগুলির কারণে আলাদা।

CBB60 সার্ভিস লাইফ

সাধারণ পাম্প মোটর বা ফ্যান মোটর পরিষেবাতে মাঝারি পরিবেষ্টিত তাপমাত্রায় (40 ডিগ্রি সেন্টিগ্রেডের নীচে), একটি মানের CBB60 ক্যাপাসিটর অর্জন করতে পারে 30,000 থেকে 50,000 অপারেটিং ঘন্টা উল্লেখযোগ্য ক্যাপাসিট্যান্স ড্রিফট হওয়ার আগে। ঋতু-ব্যবহারের সরঞ্জামগুলিতে (যেমন একটি পুল পাম্প 6-মাসের মরসুমে প্রতিদিন 8 ঘন্টা চলে), এটি প্রায় 10 থেকে 17 বছরের পরিষেবাতে অনুবাদ করে। যাইহোক, দুর্বল বায়ুচলাচল ঘেরে বা তাপ উত্সের কাছাকাছি, এটি দ্রুত হ্রাস পেতে পারে — কিছু ইউনিট উচ্চ-তাপমাত্রার পাম্প হাউজিংগুলিতে 3 থেকে 5 বছরের মধ্যে ব্যর্থ হয়।

CBB65 সার্ভিস লাইফ

HVAC কম্প্রেসার পরিষেবার জন্য, ভাল মানের নির্মাণে একটি CBB65 ক্যাপাসিটর সাধারণত রেট করা হয় 60,000 ঘন্টা বা তার বেশি রেট তাপমাত্রায়। যাইহোক, বাস্তব-বিশ্বের HVAC পরিষেবার শর্তগুলি ক্যাপাসিটারগুলির জন্য কঠিন৷ ইউটিলিটি গ্রিড ইভেন্ট থেকে ভোল্টেজ বৃদ্ধি, বারবার কম্প্রেসার হার্ড স্টার্ট এবং 40 ডিগ্রি সেলসিয়াসের উপরে পরিবেষ্টিত তাপমাত্রায় টেকসই অপারেশন কার্যকর পরিষেবা জীবনকে কমিয়ে দিতে পারে 8 থেকে 15 বছর আবাসিক অ্যাপ্লিকেশনে। এই কারণেই গরম জলবায়ুতে HVAC পরিষেবা প্রযুক্তিবিদরা প্রায়ই দৃশ্যমান ব্যর্থতা ঘটার আগেও প্রতি 7 থেকে 10 বছরে সক্রিয় ক্যাপাসিটর প্রতিস্থাপনের সুপারিশ করেন।

উভয় প্রকারের মধ্যে ক্যাপাসিট্যান্স ড্রিফট হল সবচেয়ে সাধারণ অবক্ষয় মোড। একটি ক্যাপাসিটর যেটি তার রেটেড ক্যাপাসিট্যান্সের 10% এর বেশি হারিয়েছে তার কারণে মোটরটি উচ্চতর কারেন্ট টানতে পারে, আরও গরম হতে পারে এবং কার্যকারিতা হ্রাস পেতে পারে - এমনকি যদি এটি পুরোপুরি ব্যর্থ না হয়। রুটিন রক্ষণাবেক্ষণের সময় ক্যাপাসিট্যান্স মিটার দিয়ে ক্যাপ্যাসিট্যান্স পরিমাপ করলে এটি কম্প্রেসার ব্যর্থ হওয়ার আগে এটি ধরতে পারে।

বিনিময়যোগ্যতা: আপনি কি অন্যটির সাথে একটি প্রতিস্থাপন করতে পারেন?

ফিল্ড সার্ভিস এবং প্রতিস্থাপন পরিস্থিতিতে উদ্ভূত সবচেয়ে ব্যবহারিক প্রশ্নগুলির মধ্যে এটি একটি।

সংক্ষেপে: CBB65 বেশিরভাগ অ্যাপ্লিকেশনে CBB60-এর বিকল্প হতে পারে, কিন্তু CBB60 কম্প্রেসার অ্যাপ্লিকেশনগুলিতে CBB65-এর বিকল্প নয়।

আপনার যদি একটি পাম্প মোটরের CBB60 ক্যাপাসিটর এবং একটি CBB65 ইউনিটের সাথে সামঞ্জস্যপূর্ণ ক্যাপাসিট্যান্স এবং একটি উচ্চ ভোল্টেজ রেটিং পাওয়া যায় তার জন্য একটি প্রতিস্থাপনের প্রয়োজন হলে, এটি বৈদ্যুতিকভাবে কাজ করবে এবং এর উন্নত তাপীয় বৈশিষ্ট্যগুলির কারণে দীর্ঘায়ুতে প্রকৃতপক্ষে মূলকে ছাড়িয়ে যেতে পারে৷ আপনাকে উপযুক্ত সংযোগকারীর সাথে টার্মিনালের প্রকার পার্থক্য (স্ক্রু টার্মিনাল বনাম তারের সীসা) সমাধান করতে হবে।

অন্য দিকে যাওয়া - একটি HVAC কম্প্রেসার অ্যাপ্লিকেশনে একটি CBB60 ক্যাপাসিটর ইনস্টল করা - বিভিন্ন কারণে অবাঞ্ছিত:

• টেকসই কম্প্রেসার পরিবেষ্টিত অবস্থার জন্য CBB60-এর তাপমাত্রা রেটিং (প্রায়ই 85°C) অপর্যাপ্ত হতে পারে।
• ভোল্টেজ রেটিং (CBB60-এ 250 VAC সাধারণ) 370–440 VAC কম্প্রেসার পরিষেবার সাথে বেমানান।
• ওয়্যার লিড অতিরিক্ত স্ট্রেন রিলিফ ছাড়া একটি কম্প্রেসার ইউনিটের কম্পন পরিবেশের জন্য উপযুক্ত নয়।
• নো প্রেসার রিলিফ ভেন্ট মানে তাপীয় চাপের অধীনে আরও বিপজ্জনক ব্যর্থতার মোড।
• দ্বৈত-রান কনফিগারেশনের অনুপস্থিতির অর্থ হল দুটি পৃথক ইউনিটের প্রয়োজন হবে যেখানে একটি CBB65 দ্বৈত-রান ইউনিট সাধারণত পরিবেশন করে।

মূল্য এবং প্রাপ্যতা বিবেচনা

একটি বাণিজ্যিক সোর্সিং দৃষ্টিকোণ থেকে, CBB60 এবং CBB65 ক্যাপাসিটারগুলি বিভিন্ন বাজারের স্তর দখল করে।

CBB60 ক্যাপাসিটারগুলি উচ্চ-ভলিউম কমোডিটি উপাদান। একটি মান 20 µF / 450 VAC CBB60 একটি মধ্য-স্তরের প্রস্তুতকারকের থেকে মোটামুটি খরচ হয় $0.80 থেকে $2.50 প্রতি ইউনিট ভলিউম অর্ডারে। এগুলি বিশ্বব্যাপী ইলেকট্রনিক্স ডিস্ট্রিবিউটর, অ্যাপ্লায়েন্স যন্ত্রাংশ সরবরাহকারী এবং অনলাইন মার্কেটপ্লেস থেকে ব্যাপকভাবে পাওয়া যায়।

CBB65 ক্যাপাসিটর, বিশেষ করে এইচভিএসি ব্যবহারের জন্য ডুয়াল-রান ধরনের, তাদের আরও জটিল নির্মাণ এবং উচ্চ-গ্রেডের উপকরণগুলিকে প্রতিফলিত করে উচ্চ মূল্য নির্দেশ করে। ক 45 5 µF / 440 VAC ডুয়াল-চালিত CBB65 সাধারণত খরচ $4 থেকে $15 প্রতি ইউনিট খুচরোতে, প্রধান HVAC OEM সরবরাহকারীদের ব্র্যান্ডেড ইউনিট সহ কখনও কখনও $20 থেকে $30 পর্যন্ত পৌঁছায়। নকল এবং নিম্নমানের CBB65 ক্যাপাসিটরগুলি HVAC প্রতিস্থাপনের যন্ত্রাংশের বাজারে একটি নথিভুক্ত সমস্যা—অ্যালুমিনিয়াম ক্যান সহ ইউনিট কিন্তু অপর্যাপ্ত অভ্যন্তরীণ নির্মাণের কারণে দ্রুত সহনশীলতা থেকে বেরিয়ে যাওয়া বা তাপের মধ্যে অকালে ব্যর্থ হয়ে কম্প্রেসার ব্যর্থতা সৃষ্টি করেছে। স্বনামধন্য পরিবেশকদের কাছ থেকে কেনাকাটা এবং UL তালিকা চিহ্ন যাচাই করার পরামর্শ দেওয়া হয়৷
