একটি CBB60 ক্যাপাসিটর কি জন্য ব্যবহৃত হয়? অ্যাপ্লিকেশন এবং গাইড

একটি CBB60 ক্যাপাসিটর কি জন্য ব্যবহৃত হয়?

ক CBB60 ক্যাপাসিটর একটি ফিল্ম-টাইপ এসি মোটর চালিত ক্যাপাসিটর প্রাথমিকভাবে ওয়াটার পাম্প, সাবমারসিবল পাম্প, ওয়াশিং মেশিন, এয়ার কম্প্রেসার এবং অনুরূপ মোটর-চালিত যন্ত্রপাতিগুলিতে একক-ফেজ ইন্ডাকশন মোটর চালু এবং চালানোর জন্য ব্যবহৃত হয়। এটি মোটরের ভিতরে একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করার জন্য প্রয়োজনীয় ফেজ শিফট প্রদান করে, এটিকে লোডের অধীনে শুরু করতে এবং ক্রমাগত ব্যবহারের সময় মসৃণ, দক্ষ অপারেশন বজায় রাখতে সক্ষম করে। ইলেক্ট্রোলাইটিক স্টার্ট ক্যাপাসিটরগুলির বিপরীতে, CBB60 সার্কিটে স্থায়ী সংযোগের জন্য রেট করা হয় এবং মোটর অপারেশন চক্র জুড়ে সক্রিয় থাকে।

"CBB" উপাধি এটিকে একটি ধাতব পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর হিসাবে চিহ্নিত করে - একটি চীনা মান শ্রেণীবিভাগ। "60" AC অ্যাপ্লিকেশনের জন্য ডিজাইন করা মোটর-চালিত ক্যাপাসিটারগুলিকে কভার করে এমন নির্দিষ্ট উপশ্রেণীকে বোঝায়। এই উপাদানগুলি ব্যাপকভাবে IEC 60252 এবং GB/T 3667 মানগুলিতে উত্পাদিত হয় এবং তাদের নির্ভরযোগ্যতা সরাসরি নির্ধারণ করে যে একটি পাম্প বা মোটর প্রথম প্রচেষ্টায় শুরু হয় বা অকালে ব্যর্থ হয়।

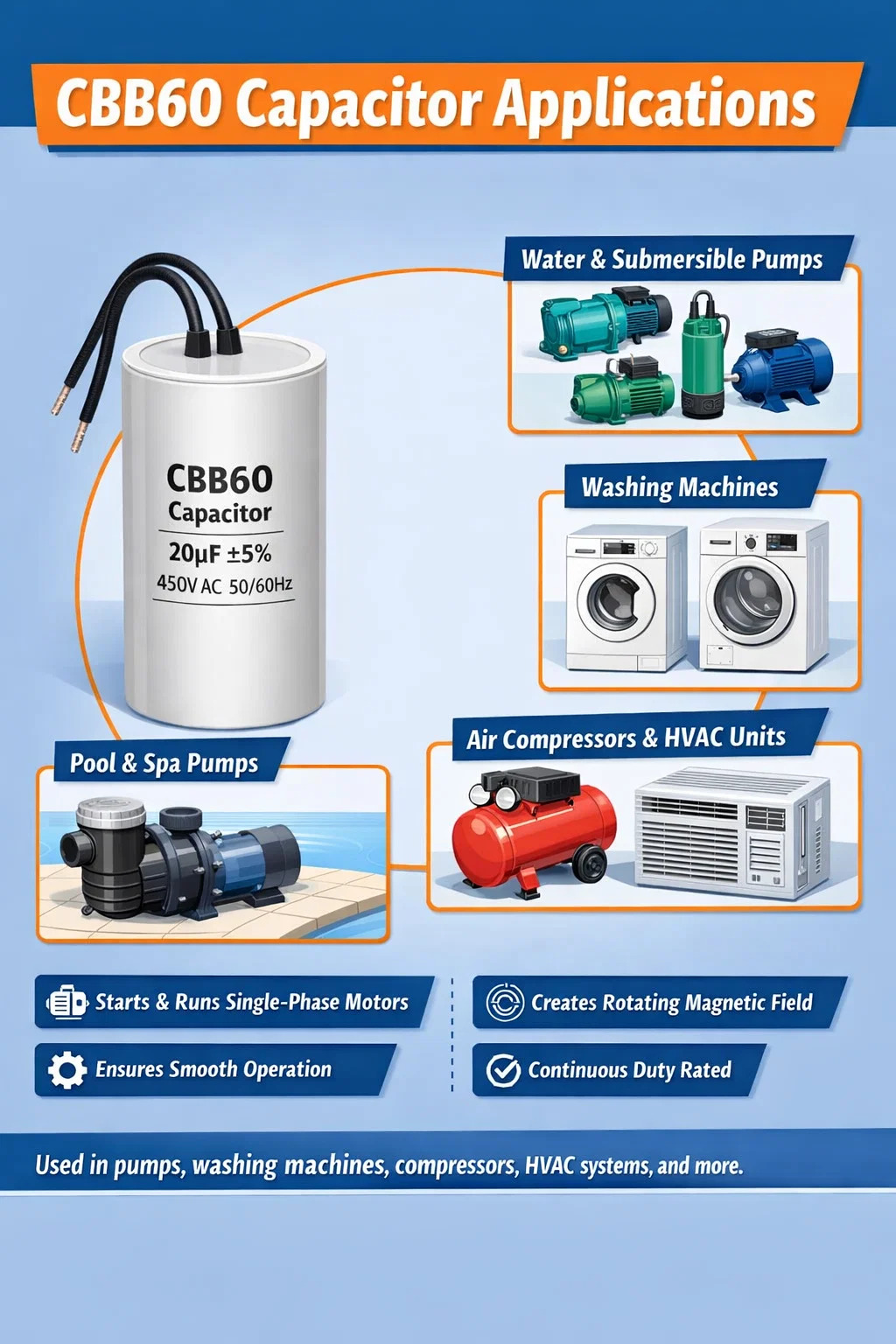

CBB60 ক্যাপাসিটারের মূল অ্যাপ্লিকেশন

CBB60 ক্যাপাসিটর আশ্চর্যজনকভাবে বিস্তৃত সরঞ্জামে উপস্থিত হয়। যখন পাম্প অ্যাপ্লিকেশনগুলি বাজারে আধিপত্য বিস্তার করে, রেটেড ফ্রিকোয়েন্সিতে অবিচ্ছিন্ন এসি ভোল্টেজ পরিচালনা করার উপাদানটির ক্ষমতা এটিকে উপযুক্ত করে তোলে যেখানে একটি একক-ফেজ মোটর দ্বিতীয় পর্যায় তৈরি করতে সহায়তা করে।

পানির পাম্প এবং সাবমারসিবল পাম্প

এটি বিশ্বব্যাপী প্রভাবশালী ব্যবহারের ক্ষেত্রে। আবাসিক জল পাম্প থেকে শুরু করে 0.37 কিলোওয়াট থেকে 2.2 কিলোওয়াট প্রায় সর্বজনীনভাবে একটি CBB60 রান ক্যাপাসিটরের উপর নির্ভর করে। গার্ডেন পাম্প, অগভীর-ওয়েল জেট, গভীর-ওয়েল সাবমারসিবল এবং প্রেসার বুস্টার পাম্পগুলির জন্য একক-ফেজ সরবরাহকে দুটি কার্যকরী পর্যায়ে বিভক্ত করার জন্য একটি ক্যাপাসিটরের প্রয়োজন। পাম্প অ্যাপ্লিকেশনের জন্য ক্যাপাসিট্যান্স মান সাধারণত এর মধ্যে পড়ে 6 µF এবং 100 µF সরবরাহ ভোল্টেজ এবং মোটর ডিজাইনের উপর নির্ভর করে 250 VAC বা 450 VAC এর কাজের ভোল্টেজ সহ।

ক failed CBB60 in a pump circuit causes the motor to hum at startup but fail to rotate — it draws locked-rotor current (often 6–8 times the rated running current) without spinning, which can overheat and burn the winding within seconds if the thermal protection fails to trip in time.

ওয়াশিং মেশিন

ড্রাম-টাইপ এবং টপ-লোডিং ওয়াশিং মেশিনগুলি প্রধান ধোয়ার মোটর এবং প্রায়শই ড্রেন পাম্প মোটরে CBB60 ক্যাপাসিটার ব্যবহার করে। ক্যাপাসিট্যান্স মান এখানে সাধারণত হয় 450 VAC এ 8 µF থেকে 20 µF . একটি ওয়াশিং মেশিন যা শুরু হয় কিন্তু সঠিকভাবে আন্দোলিত বা ঘূর্ণন করতে ব্যর্থ হয় — মোটর একটি গুঞ্জন শব্দ করা সত্ত্বেও — এটি একটি অবক্ষয়িত CBB60 ক্যাপাসিটরের একটি ক্লাসিক লক্ষণ যার ক্যাপাসিট্যান্স মোটরের সর্বনিম্ন থ্রেশহোল্ডের নীচে নেমে গেছে।

কir Compressors and HVAC Equipment

ওয়ার্কশপ এবং স্বয়ংচালিত পরিষেবা উপসাগরগুলিতে ব্যবহৃত একক-ফেজ এয়ার কম্প্রেসারগুলির জন্য প্রায়শই উচ্চ-ক্যাপাসিট্যান্স CBB60 ইউনিটের প্রয়োজন হয় - এর মান 50 µF থেকে 100 µF 1.5 কিলোওয়াট থেকে 3 কিলোওয়াট কম্প্রেসার মোটরগুলিতে সাধারণ। কিছু এইচভিএসি ফ্যান মোটর এবং উইন্ডো এয়ার কন্ডিশনার ইউনিটের ছোট কম্প্রেসারগুলিও CBB60-স্টাইলের ক্যাপাসিটর ব্যবহার করে, যদিও উত্তর আমেরিকার বাজারে ডিম্বাকৃতির অ্যালুমিনিয়াম-ক্যান ফর্ম্যাটটি বেশি প্রচলিত যখন নলাকার CBB60 আকৃতি এশিয়া এবং ইউরোপের বেশিরভাগ অংশে প্রাধান্য পায়।

অন্যান্য মোটর চালিত গৃহস্থালী যন্ত্রপাতি

পুল এবং স্পা সঞ্চালন পাম্প, সেচ ব্যবস্থার পাম্প, শস্য প্রক্রিয়াকরণের মোটর, ছোট লেদ, এমনকি বাণিজ্যিক কুলারে কিছু রেফ্রিজারেশন কম্প্রেসার CBB60 ক্যাপাসিটার ব্যবহার করে। স্থায়ী স্প্লিট-ক্যাপাসিটর (PSC) বা ক্যাপাসিটর-স্টার্ট ক্যাপাসিটর-রান (CSCR) সিঙ্গেল-ফেজ ইন্ডাকশন মোটর চালিত যেকোন অ্যাপ্লিকেশন রান পজিশনে একটি CBB60 ব্যবহার করতে পারে।

কিভাবে একটি CBB60 ক্যাপাসিটর একটি মোটর সার্কিটে কাজ করে

একক-ফেজ এসি পাওয়ার নিজেই একটি মোটর স্টেটরে একটি ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি করতে পারে না - এটি শুধুমাত্র একটি স্পন্দনশীল ক্ষেত্র তৈরি করে যা রটারকে কম্পিত করে কিন্তু স্পিন করে না। এটি সমাধান করার জন্য, মোটর ডিজাইনাররা একটি দ্বিতীয় (অক্সিলারী) উইন্ডিং সহ সিরিজে সংযুক্ত একটি রান ক্যাপাসিটর ব্যবহার করে। ক্যাপাসিটরটি সেই ওয়াইন্ডিং এর বর্তমান ফেজটিকে মূল উইন্ডিং এর কারেন্টের তুলনায় প্রায় 90 বৈদ্যুতিক ডিগ্রী পরিবর্তন করে। এই কৃত্রিম দুই-ফেজ সরবরাহ ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করে যা টর্ক তৈরি করে এবং মোটরকে স্ব-শুরু করতে এবং ক্রমাগত চালানোর অনুমতি দেয়।

CBB60 সার্কিটে স্থায়ীভাবে থাকে — ইলেক্ট্রোলাইটিক স্টার্ট ক্যাপাসিটরগুলির বিপরীতে, যা মোটর সিঙ্ক্রোনাস গতির প্রায় 75-80% ছুঁয়ে গেলে সেন্ট্রিফিউগাল সুইচ বা রিলে এর মাধ্যমে সুইচ আউট করা হয়। এর মানে CBB60 অবশ্যই উল্লেখযোগ্য ক্যাপাসিট্যান্স ড্রিফট ছাড়াই অবিচ্ছিন্ন এসি ভোল্টেজ স্ট্রেস পরিচালনা করতে হবে। ধাতব পলিপ্রোপিলিন ফিল্ম নির্মাণ এটিকে এই ক্ষমতা দেয়: পলিপ্রোপিলিনের অত্যন্ত কম অপসারণ ফ্যাক্টর রয়েছে (1 kHz এ ট্যান δ ≤ 0.001) , যার অর্থ অপারেশন চলাকালীন ক্যাপাসিটরের ভিতরে তাপ হিসাবে কার্যত কোন শক্তি নষ্ট হয় না।

কn important self-healing property distinguishes metallized film capacitors from foil types. If a microscopic defect in the dielectric film causes a localized breakdown, the metal electrode vaporizes around the fault spot, isolating it rather than creating a short circuit. This mechanism allows CBB60 capacitors to survive occasional voltage spikes that would destroy a non-self-healing design.

মূল স্পেসিফিকেশন এবং রেটিং ব্যাখ্যা করা হয়েছে

সঠিক প্রতিস্থাপন নির্বাচন করার জন্য একটি CBB60 ক্যাপাসিটর লেবেল সঠিকভাবে পড়া অপরিহার্য। নিম্নলিখিত সারণী সাধারণ পরামিতি এবং তাদের সাধারণ পরিসর ব্যাখ্যা করে।

ভোল্টেজ রেটিং: 250 VAC বনাম 450 VAC

AC ভোল্টেজ রেটিং হল প্যারামিটার যা প্রায়শই ভুল বোঝা যায়। একটি 250 VAC রেটযুক্ত CBB60 220-240 VAC মেইন থেকে সরবরাহ করা মোটরগুলির জন্য উপযুক্ত, তবে রেটিংটি অবশ্যই এই সত্যটির জন্য দায়ী যে একটি চলমান PSC মোটরের ক্যাপাসিটরের ভোল্টেজ সরবরাহ ভোল্টেজের চেয়ে বেশি হতে পারে। কিছু উচ্চ-স্লিপ মোটর ডিজাইনে, ক্যাপাসিটর টার্মিনাল ভোল্টেজ পৌঁছায় সরবরাহ ভোল্টেজের 1.1 থেকে 1.5 গুণ . এই কারণেই 230টি VAC মার্কেটে পাম্প ক্যাপাসিটরগুলিকে প্রায়শই 450 VAC-তে নির্দিষ্ট করা হয় - একটি যথেষ্ট নিরাপত্তা মার্জিন প্রদান করে এবং নাটকীয়ভাবে পরিষেবা জীবনকে প্রসারিত করে। একটি 250 VAC ক্যাপাসিটর ব্যবহার করা যেখানে 450 VAC নির্দিষ্ট করা হয়েছে তা দ্রুত ডাইইলেকট্রিক বার্ধক্যের মাধ্যমে জীবনকালকে তীব্রভাবে ছোট করে।

ক্যাপাসিট্যান্স মান এবং মোটর ম্যাচিং

কlways replace with the same capacitance value as specified on the motor nameplate or in the service manual. An undervalue reduces starting torque and can prevent the motor from starting under load. An overvalue shifts the current phase too far, unbalancing the winding currents, increasing heat, and potentially causing the auxiliary winding to overheat. Deviations beyond রেট করা মানের ±10% ক্যাপাসিটর প্রতিস্থাপন চালানোর জন্য সাধারণত গ্রহণযোগ্য সীমার বাইরে বিবেচনা করা হয়।

একটি CBB60 ক্যাপাসিটরের ভৌত নির্মাণ

CBB60 একটি সাদা বা ধূসর প্লাস্টিকের কেস সহ একটি স্বতন্ত্র নলাকার আকৃতি রয়েছে, সাধারণত শিখা-প্রতিরোধী পলিপ্রোপিলিন হাউজিং থেকে তৈরি। অভ্যন্তরীণ ওয়াইন্ডিং দুটি ধাতব পলিপ্রোপিলিন ফিল্ম স্তরগুলিকে একত্রে শক্তভাবে ক্ষতবিশিষ্ট করে। ধাতব এন্ড ক্যাপগুলিকে ক্ষত উপাদানের প্রান্তে স্প্রে করা হয় (স্কুপেজ প্রক্রিয়া) ধাতব ফিল্মের স্তরগুলির সাথে যোগাযোগ করার জন্য এবং এই প্রান্তের ক্যাপগুলির সাথে সীসা বা তারের টার্মিনাল সংযুক্ত করা হয়।

প্লাস্টিকের কেসে ঢোকানোর আগে ক্ষত উপাদানটি ইপোক্সি রজনে আবদ্ধ করা হয়। এই রজন ভরাট একাধিক উদ্দেশ্যে কাজ করে: এটি আর্দ্রতা প্রবেশ রোধ করে, কম্পনকে স্যাঁতসেঁতে করে, উপাদান থেকে কেসে তাপ স্থানান্তর উন্নত করে এবং মোটর কম্পনের সময় যান্ত্রিকভাবে স্থিতিশীল রাখে।

টার্মিনাল কনফিগারেশন বাজার এবং অ্যাপ্লিকেশন দ্বারা পরিবর্তিত হয়:

• দুটি তারের লিড (পাম্প অ্যাপ্লিকেশন, সরাসরি সোল্ডার বা কোদাল সংযোগের জন্য সবচেয়ে সাধারণ)
• চারটি তারের লিড (মাল্টি-মোটর প্যানেলে সহজে ডেইজি-চেইন ওয়্যারিংয়ের জন্য টার্মিনাল প্রতি দুটি)
• উপরের ক্যাপে স্ক্রু টার্মিনাল (কিছু ইতালীয় পাম্প ব্র্যান্ড এবং কম্প্রেসার OEM এ ব্যবহৃত)
• ফাস্টন / কোদাল ট্যাব (6.3 মিমি ট্যাব, ওয়াশিং মেশিন অ্যাপ্লিকেশনে সাধারণ)

ভৌত মাত্রা নির্মাতারা জুড়ে প্রমিত করা হয় না। ক 20 µF / 450 VAC CBB60 এর শরীরের ব্যাস 35 মিমি এবং একটি প্রস্তুতকারকের থেকে 60 মিমি উচ্চতা এবং অন্যটি থেকে 40 মিমি × 70 মিমি হতে পারে। প্রতিস্থাপনের অর্ডার দেওয়ার সময়, সর্বদা যাচাই করুন যে শারীরিক মাত্রা বিদ্যমান মোটর বন্ধনী বা মাউন্টিং ক্লিপের সাথে মানানসই।

CBB60 বনাম অন্যান্য মোটর ক্যাপাসিটর প্রকার

অন্যান্য সাধারণ মোটর ক্যাপাসিটর প্রকারের তুলনায় CBB60 কোথায় ফিট করে তা বোঝা সঠিক উপাদান নির্বাচন করতে এবং মোটর সমস্যাগুলি সঠিকভাবে নির্ণয় করতে সহায়তা করে।

CBB61 শারীরিকভাবে CBB60-এর মতোই দেখায় — উভয়ই নলাকার প্লাস্টিকের হাউজিং ব্যবহার করে — তবে CBB61 ফ্যান এবং এয়ার কন্ডিশনার ইনডোর ইউনিট মোটরগুলির জন্য তৈরি করা হয়েছে যেগুলির প্রাথমিক টর্কের প্রয়োজনীয়তা কম। একটি ভারী-শুল্ক পাম্প অ্যাপ্লিকেশনে একটি CBB61 প্রতিস্থাপিত করা অকাল ব্যর্থতার কারণ হতে পারে কারণ CBB61 কেস এবং টার্মিনালগুলি উচ্চ ক্যাপাসিট্যান্স মান এবং পাম্প পরিষেবায় সাধারণ ক্রমাগত বর্তমান লোডের জন্য রেট করা হয় না। দ CBB60 নলাকার কেস কাঠামোগতভাবে আরও শক্তিশালী এবং সাধারণত IP44 বা IP54 রেট দেওয়া হয়, এটি আর্দ্র পাম্প রুম এবং বহিরঙ্গন ঘেরের জন্য উপযুক্ত করে তোলে।

একটি CBB60 ক্যাপাসিটর ব্যর্থ হয়েছে কিনা তা কীভাবে বলবেন

ক্যাপাসিটরের ব্যর্থতা মোটর ত্রুটির সবচেয়ে সাধারণ কারণগুলির মধ্যে একটি, এবং CBB60 ক্যাপাসিটারগুলি অনুমানযোগ্য উপায়ে হ্রাস পায়। ব্যর্থতার মোডগুলি সনাক্ত করা রোগ নির্ণয়ের গতি বাড়ায় এবং অপ্রয়োজনীয় মোটর প্রতিস্থাপন প্রতিরোধ করে।

লক্ষণ-ভিত্তিক রোগ নির্ণয়

• মোটর হুম কিন্তু শুরু হবে না: প্রধান ওয়াইন্ডিং শক্তি জোগায় কিন্তু অক্জিলিয়ারী ওয়াইন্ডিং-এ পর্যাপ্ত ফেজ-শিফ্ট কারেন্ট ছাড়া, রটার স্ট্যাটিক ঘর্ষণ কাটিয়ে উঠতে পর্যাপ্ত টর্ক তৈরি করতে পারে না। এটি সম্পূর্ণ ক্যাপাসিটর ব্যর্থতার (ওপেন সার্কিট) সবচেয়ে সাধারণ লক্ষণ।
• মোটর ধীরে ধীরে শুরু হয় বা ম্যানুয়াল স্পিন দিলেই শুরু হয়: ক্যাপাসিট্যান্স উল্লেখযোগ্যভাবে কমে গেছে (সাধারণত 20% এর বেশি রেট মানের নিচে) কিন্তু পুরোপুরি ব্যর্থ হয়নি। মোটরটি একবার চালু হলে চলতে পারে কিন্তু নির্ভরযোগ্যভাবে স্ব-শুরু করতে পারে না।
• মোটর চলে কিন্তু অতিরিক্ত গরম হয়: ক partially shorted capacitor delivers incorrect phase shift, increasing current in the auxiliary winding and causing abnormal heating. The motor may trip its thermal protector repeatedly.
• কোন আপাত কারণ ছাড়া পাম্প প্রবাহ হ্রাস: ক deteriorating capacitor reduces motor efficiency. The pump still moves water but at lower pressure or flow rate, while energy consumption stays the same or increases.
• ফুলে ওঠা বা ফাটা কেস: অস্তরক ভাঙ্গন থেকে অভ্যন্তরীণ গ্যাসের চাপ প্লাস্টিকের কেসকে বিকৃত করে। এটি সর্বনাশা ব্যর্থতার একটি দৃশ্যমান বাহ্যিক সূচক।

ক্যাপাসিট্যান্স মিটার দিয়ে পরীক্ষা করা হচ্ছে

প্রথমে ক্যাপাসিটরের টার্মিনালগুলিকে একটি 10 kΩ প্রতিরোধকের মাধ্যমে কমপক্ষে 5 সেকেন্ডের জন্য ছোট করে ডিসচার্জ করুন — এগুলিকে কখনই সরাসরি ছোট করবেন না, কারণ সংক্ষিপ্ত বর্তমান ঢেউ অভ্যন্তরীণ ধাতবকরণকে ক্ষতিগ্রস্ত করতে পারে। তারপর ক্যাপাসিট্যান্স মোডে সেট করা একটি ডিজিটাল মাল্টিমিটার দিয়ে ক্যাপাসিট্যান্স পরিমাপ করুন বা একটি ডেডিকেটেড LCR মিটার। ভিতরে একটি পড়া লেবেলযুক্ত মানের ±5% নির্দেশ করে ক্যাপাসিটর সুস্থ। রেটেড ক্যাপাসিট্যান্সের 80% এর নিচে রিডিং বা একটি ওপেন-সার্কিট রিডিং (অধিকাংশ মিটারে OL বা ওভারলোড হিসাবে দেখানো হয়) নিশ্চিত করে যে ক্যাপাসিটর প্রতিস্থাপন প্রয়োজন।

ক্যাপাসিট্যান্স ড্রিফ্ট গুরুতর হওয়ার আগে প্রাথমিক পর্যায়ের অস্তরক ক্ষয় শনাক্ত করতে 500 VDC-তে একটি মেগোহ্যামিটার দিয়ে অন্তরণ প্রতিরোধের পরীক্ষাটি পেশাদার পরিষেবা পরিবেশে ব্যবহৃত হয়। একটি সুস্থ CBB60 উপরে ভালভাবে নিরোধক প্রতিরোধ দেখাতে হবে 1000 MΩ ; 100 MΩ এর নিচের রিডিং ইঙ্গিত দেয় যে ডাইলেকট্রিক আর্দ্রতা শোষণ করেছে বা ব্যর্থ হতে শুরু করেছে।

CBB60 ক্যাপাসিটরের ব্যর্থতার কারণ এবং কীভাবে তাদের প্রতিরোধ করা যায়

বেশিরভাগ CBB60 ব্যর্থতা এলোমেলো নয় — এগুলি নির্দিষ্ট অপারেটিং বা ইনস্টলেশন অবস্থার ফলে হয় যা পরিষেবার আয়ু বাড়ানোর জন্য চিহ্নিত এবং সংশোধন করা যেতে পারে। একটি সুনির্দিষ্ট এবং সঠিকভাবে ইনস্টল করা ক্যাপাসিটর স্থায়ী হতে পারে 10 থেকে 20 বছর অবিচ্ছিন্ন পাম্প পরিষেবাতে। নিম্নমানের ইউনিট বা প্রতিকূল অবস্থার সংস্পর্শে আসা ইউনিট 2-3 বছরের মধ্যে ব্যর্থ হতে পারে।

ওভারভোল্টেজ এবং ভোল্টেজ সার্জেস

অকাল ব্যর্থতার প্রধান কারণ। গ্রিড ভোল্টেজের ভিন্নতা, সুইচিং সার্জেস, এবং মোটর অক্সিলিয়ারি উইন্ডিং-এ ক্যাপাসিটিভ ভোল্টেজ বৃদ্ধি সবই ডাইইলেকট্রিককে চাপ দেয়। রেটেড ওয়ার্কিং ভোল্টেজের উপরে প্রতিটি ভোল্ট দ্রুত বার্ধক্যকে ত্বরান্বিত করে — ফিল্ম ক্যাপাসিটর ইঞ্জিনিয়ারিং-এর একটি সাধারণ নিয়ম হল তাপমাত্রায় প্রতি 10°C বৃদ্ধি বা প্রতি 10% ওভারভোল্টেজ মোটামুটিভাবে পরিষেবা জীবনকে অর্ধেক করে দেয় . 250 VAC পাম্পের পরিবর্তে 230টি VAC পাম্প অ্যাপ্লিকেশনের জন্য 450টি VAC ক্যাপাসিটার নির্দিষ্ট করা হলে তা বৃদ্ধির ঘটনাগুলির বিরুদ্ধে অর্থপূর্ণ সুরক্ষা প্রদান করে।

অত্যধিক অপারেটিং তাপমাত্রা

ক্যাপাসিটরের অভ্যন্তরীণ তাপমাত্রা তার নিজস্ব অস্তরক ক্ষয় এবং মোটর থেকে সঞ্চালিত তাপ থেকে স্ব-গরম করার সাথে পরিবেষ্টিত তাপমাত্রাকে একত্রিত করে। খারাপভাবে বায়ুচলাচলযুক্ত ঘেরে মোটর ফ্রেমের বিপরীতে সরাসরি মাউন্ট করা ক্যাপাসিটারগুলি জংশন তাপমাত্রা অনুভব করতে পারে পরিবেষ্টনের উপরে 20-30°C . ক্যাপাসিটরকে তাপের উত্স থেকে দূরে রাখা, বায়ুপ্রবাহ সহ একটি পৃথক মাউন্টিং বন্ধনী ব্যবহার করা, বা উচ্চ তাপমাত্রার শ্রেণী নির্বাচন করা (85°C বা 105°C রেটেড) এই সবই ঝুঁকি কমায়৷

আর্দ্রতা এবং জল প্রবেশ

পাম্প রুম এবং বহিরঙ্গন ইনস্টলেশন উচ্চ আর্দ্রতা ক্যাপাসিটার প্রকাশ. পলিপ্রোপিলিন ফিল্মে স্বাভাবিকভাবেই কম আর্দ্রতা শোষণ আছে, কিন্তু কেস বা টার্মিনাল গ্রন্থি অঞ্চলের দুর্বল সিলিংয়ের ফলে আর্দ্রতা সীসা বরাবর এবং শরীরের মধ্যে সময়ের সাথে ট্র্যাক করতে দেয়। সর্বদা যাচাই করুন যে ক্যাপাসিটর হাউজিং এর আইপি রেটিং ইনস্টলেশন পরিবেশের সাথে মেলে। IP44 ভেজা বা স্যাঁতসেঁতে অবস্থানের জন্য সর্বনিম্ন; IP54 বা IP55 সরাসরি বহিরঙ্গন ব্যবহার বা স্প্ল্যাশ-প্রবণ ইনস্টলেশনের জন্য পছন্দনীয়।

মোটর শুরু ফ্রিকোয়েন্সি

প্রতিটি মোটর স্টার্ট ক্যাপাসিটরের মাধ্যমে একটি সংক্ষিপ্ত ইনরাশ কারেন্ট স্পাইক তৈরি করে। চাপ সুইচ কন্ট্রোল সহ অ্যাপ্লিকেশানগুলি যা পাম্পটিকে ঘন ঘন চালু এবং বন্ধ করে — সম্ভাব্য প্রতি ঘণ্টায় কয়েক ডজন বার — যেখানে মোটর একটানা চলে তার চেয়ে বেশি ক্যাপাসিটরকে চাপ দেয়৷ যদি স্টার্ট ফ্রিকোয়েন্সি মোটর প্রস্তুতকারকের রেট করা শুল্ক চক্রকে ছাড়িয়ে যায়, তাহলে উচ্চতর সার্জ কারেন্ট রেটিং সহ একটি ক্যাপাসিটর বিবেচনা করুন বা চাপ ট্যাঙ্কের আকার নির্ধারণের মাধ্যমে স্টার্ট ফ্রিকোয়েন্সি হ্রাস করুন।

সঠিক প্রতিস্থাপন CBB60 ক্যাপাসিটর নির্বাচন করা হচ্ছে

সঠিক তথ্য প্রথমে সংগ্রহ করা হলে প্রতিস্থাপন প্রক্রিয়াটি সহজ। অর্ডার ত্রুটি এড়াতে এই ক্রম অনুসরণ করুন.

1. ব্যর্থ ক্যাপাসিটরের লেবেল পড়ুন: রেকর্ড ক্যাপাসিট্যান্স (µF), ভোল্টেজ রেটিং (VAC), এবং ফ্রিকোয়েন্সি (Hz)। লেবেলটি অপাঠ্য হলে, নির্দিষ্ট রান ক্যাপাসিটরের মানের জন্য মোটর নেমপ্লেট বা পরিষেবা ম্যানুয়াল পরীক্ষা করুন।
2. ভোল্টেজ রেটিং মেলে বা অতিক্রম করুন: একটি কম ভোল্টেজ রেটিং প্রতিস্থাপন. উচ্চ ভোল্টেজ রেটিংয়ে আপগ্রেড করা (যেমন, একই ক্যাপাসিট্যান্সে 250 VAC প্রতিস্থাপন করা 450 VAC) নিরাপদ এবং উপকারী।
3. ক্যাপ্যাসিট্যান্স ঠিক ±5% এর মধ্যে মেলে: ক motor specified for a 20 µF run capacitor should receive a replacement between 19 µF and 21 µF. Avoid deviations beyond 10%.
4. শারীরিক মাত্রা যাচাই করুন: প্রতিস্থাপন মাউন্ট বন্ধনী মাপসই কিনা পরীক্ষা করুন. অনলাইনে অর্ডার করলে শরীরের ব্যাস এবং টার্মিনালের মধ্যে দূরত্ব পরিমাপ করুন।
5. টার্মিনাল টাইপ চেক করুন: ওয়্যার লিড, ফাস্টন ট্যাব বা স্ক্রু টার্মিনাল অবশ্যই বিদ্যমান মোটর ওয়্যারিং কনফিগারেশনের সাথে মেলে।
6. সর্বনিম্ন মূল্যে গুণমান চয়ন করুন: প্রস্তুতকারকদের কাছ থেকে ক্যাপাসিটর যারা তৃতীয় পক্ষের পরীক্ষার রিপোর্ট প্রকাশ করে এবং IEC 60252-1 বা GB/T 3667 মান মেনে চলে, তারা অ-ব্র্যান্ডেড ইউনিটের তুলনায় অধিকতর সামঞ্জস্যপূর্ণ পরিষেবা জীবন প্রদান করে, যার গুণমানের ডকুমেন্টেশন নেই।

যখন আসল মান অজানা থাকে এবং মোটর নেমপ্লেটটি হারিয়ে যায়, তখন মোটর পাওয়ার রেটিং থেকে একটি মোটামুটি অনুমান করা যেতে পারে। একটি সাধারণ নিয়ম হিসাবে, একক-ফেজ আনয়ন মোটর প্রায় প্রয়োজন রেট করা আউটপুট প্রতি কিলোওয়াট 7–8 µF একটি রান ক্যাপাসিটরের জন্য, যদিও এটি মোটর নকশা এবং মেরু গণনা দ্বারা উল্লেখযোগ্যভাবে পরিবর্তিত হয়। এই পরিসংখ্যান শুধুমাত্র একটি প্রারম্ভিক অনুমান — সঠিক মান সবসময় প্রস্তুতকারকের ডেটা দিয়ে নিশ্চিত করা উচিত।

CBB60 ক্যাপাসিটারগুলি পরিচালনা করার সময় নিরাপত্তা সতর্কতা

মোটর অ্যাপ্লিকেশনে ব্যবহৃত ফিল্ম ক্যাপাসিটারগুলি উল্লেখযোগ্য শক্তি সঞ্চয় করে। একটি 50 µF ক্যাপাসিটর চার্জ করা হয়েছে 450 VAC পিক (প্রায় 636 V পিক) স্টোরে 10 জুল শক্তি - মানব দেহের মধ্য দিয়ে নিঃসৃত হলে গুরুতর পোড়া বা কার্ডিয়াক অ্যারেস্টের জন্য যথেষ্ট। স্ট্যান্ডার্ড নিরাপত্তা অনুশীলন অন্তর্ভুক্ত:

• ক্যাপাসিটর স্পর্শ করার আগে মোটর সংযোগ বিচ্ছিন্ন করুন এবং লক আউট করুন।
• টার্মিনালের কাছে যাওয়ার আগে পাওয়ার সংযোগ বিচ্ছিন্ন হওয়ার পরে কমপক্ষে 60 সেকেন্ড অপেক্ষা করুন — মোটর সহায়ক সার্কিট সরবরাহ কাটার পরে চার্জ ধরে রাখতে পারে।
• একটি প্রতিরোধকের (10 kΩ, 5 ওয়াট বা উচ্চতর রেট) দ্বারা নিঃসরণ ইনসুলেটেড প্রোবের দ্বারা, সরাসরি শর্ট সার্কিটের মাধ্যমে নয়।
• একটি ব্যর্থ ক্যাপাসিটর মেরামত বা খোলার চেষ্টা করবেন না — বিষয়বস্তু (পলিপ্রোপিলিন ফিল্ম এবং ইপোক্সি) কোন রাসায়নিক বিপত্তি উপস্থাপন করে না, তবে ব্যর্থতা বিপর্যয়কর হলে কেসিংটি অভ্যন্তরীণ চাপের মধ্যে থাকতে পারে।
• স্থানীয় WEEE (বর্জ্য বৈদ্যুতিক এবং ইলেকট্রনিক সরঞ্জাম) প্রবিধান অনুযায়ী ব্যর্থ ক্যাপাসিটারগুলি নিষ্পত্তি করুন — যেখানে ইলেকট্রনিক বর্জ্য পৃথকীকরণ প্রয়োজন সেখানে ল্যান্ডফিল করবেন না।

CBB60 Capacitors সম্পর্কিত প্রায়শ জিজ্ঞাস্য প্রশ্নাবলী

আমি আরো শুরু টর্ক পেতে নির্দিষ্ট করা থেকে একটি উচ্চ ক্যাপাসিট্যান্স CBB60 ব্যবহার করতে পারি?

না। একটি রান ক্যাপাসিটর যেটি খুব বড়, স্বাভাবিক চলার সময় অক্জিলিয়ারী ওয়াইন্ডিংয়ে অত্যধিক কারেন্ট সৃষ্টি করে, যার ফলে অতিরিক্ত গরম হয়ে যায় এবং মোটর লাইফ কমে যায়। যদি আরও স্টার্টিং টর্কের প্রয়োজন হয়, তাহলে সমাধান হল রান ক্যাপাসিটরের সাথে সমান্তরালে একটি ডেডিকেটেড স্টার্ট ক্যাপাসিটর (ইলেক্ট্রোলাইটিক টাইপ) যোগ করা, একটি রিলে বা কেন্দ্রাতিগ সুইচ দ্বারা সুইচ আউট করা। একটি সমাধান হিসাবে রান ক্যাপাসিটর বড় করবেন না.

একটি CBB60 ক্যাপাসিটর কি পোলারাইজড?

না। CBB60 হল একটি নন-পোলারাইজড এসি ক্যাপাসিটর। এর টার্মিনালগুলি বিনিময়যোগ্য - কোন ইতিবাচক বা নেতিবাচক সীসা নেই। এটি ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির থেকে একটি মৌলিক পার্থক্য, যেগুলি পোলারাইজড ডিসি উপাদান এবং AC এর সাথে সংযুক্ত হলে অবিলম্বে ধ্বংস হয়ে যাবে৷

আমি কি একটি CBB65 প্রতিস্থাপন করতে একটি CBB60 ব্যবহার করতে পারি?

নির্ভরযোগ্য নয়। CBB65 বিশেষভাবে এয়ার কন্ডিশনার এবং রেফ্রিজারেশন কম্প্রেসার অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে একটি গোলাকার অ্যালুমিনিয়াম ক্যান হাউজিং উচ্চ পরিবেষ্টিত তাপমাত্রা এবং বিভিন্ন যান্ত্রিক মাউন্টিং প্রয়োজনীয়তার জন্য রেট করা হয়েছে। যদিও উভয়ই ধাতব পলিপ্রোপিলিন ফিল্ম ব্যবহার করে, প্যাকেজিং, তাপ কর্মক্ষমতা এবং কম্পন প্রতিরোধের পার্থক্য রয়েছে। একটি HVAC কম্প্রেসারে CBB65 বিকল্প হিসাবে CBB60 ব্যবহার করা সাধারণত মোটর প্রস্তুতকারকদের দ্বারা সুপারিশ করা হয় না।

একটি CBB60 ক্যাপাসিটর কতক্ষণ স্থায়ী হওয়া উচিত?

ক quality CBB60 capacitor in a correctly specified application typically lasts 10,000 থেকে 15,000 ঘন্টা অপারেটিং সময় , যা প্রতিদিন কয়েক ঘন্টা আবাসিক পাম্প ব্যবহারে 10-20 বছরে অনুবাদ করে। পাতলা ফিল্ম ডাইলেক্ট্রিক বা নিম্নমানের মেটালাইজেশন সহ সস্তা ইউনিট 3-5 বছরের মধ্যে ব্যর্থ হতে পারে। রুটিন রক্ষণাবেক্ষণের সময় বার্ষিক ক্যাপাসিট্যান্স পরিমাপ নো-স্টার্ট ব্যর্থতার কারণ হওয়ার আগে অবনতি সনাক্ত করতে সহায়তা করে।

একটি CBB60 ক্যাপাসিটরে "µF" চিহ্নিতকরণের অর্থ কী?

µF এর অর্থ মাইক্রোফ্যারাডস, বৈদ্যুতিক ক্যাপাসিট্যান্সের একক। একটি মাইক্রোফ্যারাড ফ্যারাডের এক মিলিয়ন ভাগের সমান। ক্যাপাসিটরের উপর মুদ্রিত ক্যাপাসিট্যান্স মান (উদাহরণস্বরূপ, 20 µF) মোটর স্পেসিফিকেশনের সাথে মেলে। সংখ্যাটি সরাসরি নির্ধারণ করে যে ক্যাপাসিটর অক্জিলিয়ারী উইন্ডিংয়ে কতটা ফেজ শিফ্ট তৈরি করে এবং মোটর কর্মক্ষমতা প্রভাবিত না করে উল্লেখযোগ্যভাবে ভিন্ন মানের সাথে বিনিময়যোগ্য নয়।

একটি মোটর চালু এবং চালানোর জন্য একটি একক CBB60 ক্যাপাসিটর ব্যবহার করা যেতে পারে?

হ্যাঁ — এইভাবে একটি স্থায়ী স্প্লিট-ক্যাপাসিটর (PSC) মোটর কাজ করে। একক CBB60 রান ক্যাপাসিটর শুরুর ফেজ শিফট এবং চলমান ফেজ সংশোধন উভয়ই প্রদান করে। এই নকশাটি সহজ এবং নির্ভরযোগ্য, স্টার্ট সুইচ বা রিলে নির্মূল করার জন্য সামান্য কম স্টার্টিং টর্ক (একটি দুই-ক্যাপাসিটরের স্টার্ট/রান ডিজাইনের তুলনায়) ট্রেড করে। একটি একক CBB60 চালিত ক্যাপাসিটর সহ PSC মোটরগুলি বিশ্বব্যাপী পাম্প, ফ্যান এবং ওয়াশিং মেশিন অ্যাপ্লিকেশনে আদর্শ৷
