মাল্টিমিটার দিয়ে কিভাবে এসি ক্যাপাসিটর পরীক্ষা করবেন? | ভাল বনাম খারাপ ক্যাপাসিটর লাইভ পরীক্ষা

একটি এয়ার কন্ডিশনারে একটি এসি ক্যাপাসিটর ভাল না খারাপ তা নির্ধারণ করার জন্য পেশাদার ইলেকট্রনিক্স ইঞ্জিনিয়ারিং জ্ঞানের প্রয়োজন হয় না। যতক্ষণ আপনার কাছে একটি "ক্যাপাসিট্যান্স টেস্ট" ফাংশন সহ একটি মাল্টিমিটার থাকে, আপনি এই পদক্ষেপগুলি অনুসরণ করতে পারেন এবং নিজে একজন আধা-বিশেষজ্ঞ হয়ে উঠতে পারেন।

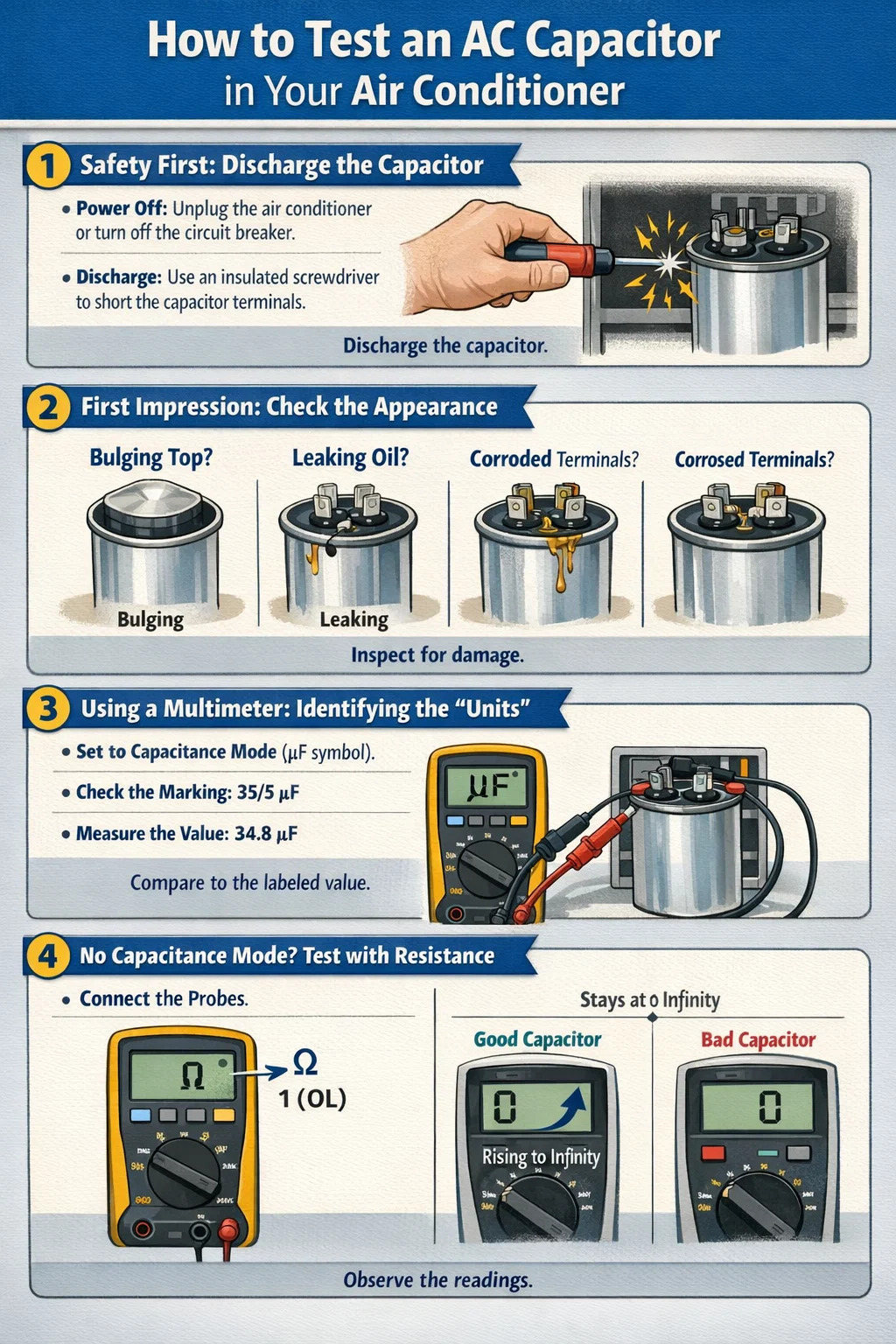

1. নিরাপত্তা প্রথম: ক্যাপাসিটর নিষ্কাশন

আপনি পরীক্ষা শুরু করার আগে এই পদক্ষেপটি সবচেয়ে গুরুত্বপূর্ণ। একটি এসি ক্যাপাসিটর একটি ব্যাটারির মতো; এমনকি পাওয়ার বন্ধ থাকার পরেও, এটি এখনও একটি উচ্চ-ভোল্টেজ চার্জ ধরে রাখতে পারে এবং এটি সরাসরি স্পর্শ করলে একটি গুরুতর বৈদ্যুতিক শক হতে পারে।
পাওয়ার বন্ধ: এয়ার কন্ডিশনার আনপ্লাগ করুন বা সার্কিট ব্রেকার বন্ধ করুন।
ডিসচার্জ: একটি ভালভাবে উত্তাপযুক্ত হ্যান্ডেল সহ একটি স্ক্রু ড্রাইভার খুঁজুন এবং ক্যাপাসিটরের দুটি (বা তিনটি) টার্মিনালকে একই সাথে স্পর্শ করতে ধাতব শ্যাফ্ট ব্যবহার করুন। আপনি যদি একটি "পপ" শুনতে পান বা একটি ছোট স্পার্ক দেখতে পান, তাহলে এর মানে অবশিষ্ট চার্জটি নিঃসৃত হয়েছে৷

2. প্রথম ছাপ: চেহারা পরীক্ষা করুন

কিছু ত্রুটিপূর্ণ এসি ক্যাপাসিটার এমনকি একটি যন্ত্র দিয়ে পরীক্ষা করার প্রয়োজন নেই; আপনি তাদের দেখে বলতে পারেন:
বুলিং: ক্যাপাসিটরের উপরের অংশটি সমতল হওয়া উচিত। যদি এটি গাঁজন করা রুটির মতো ফুলে যায় তবে এটি অবশ্যই ভেঙে গেছে।
লিকিং অয়েল: যদি নীচে বা উপর থেকে তৈলাক্ত তরল লিক হয় তবে এটি অভ্যন্তরীণ ক্ষতি নির্দেশ করে।
ক্ষয়: গুরুতরভাবে ক্ষয়প্রাপ্ত টার্মিনালগুলিও দুর্বল যোগাযোগের কারণ হতে পারে।

3. একটি মাল্টিমিটার ব্যবহার করা: "ইউনিট" সনাক্ত করা

মাল্টিমিটারকে ক্যাপ্যাসিট্যান্স পরিমাপের পরিসরে সেট করুন (সাধারণত –|(– বা nF/μF লেবেলযুক্ত) চিহ্ন দিয়ে চিহ্নিত করা হয়।
চিহ্নগুলি পরীক্ষা করুন: প্রতিটি AC ক্যাপাসিটরের পাশে তার ক্যাপাসিট্যান্স মান লেখা থাকবে। উদাহরণস্বরূপ, "35/5 μF" মানে এটি একটি দ্বৈত ক্যাপাসিটর, যার বড়টি 35 এবং ছোটটি 5।
প্রকৃত মান পরিমাপ করুন: সংশ্লিষ্ট টার্মিনালগুলিতে মাল্টিমিটার প্রোবগুলি রাখুন (যেমন, কম্প্রেসার বিভাগ পরিমাপ করতে "C" এবং "HERM", ফ্যান বিভাগ পরিমাপ করতে "C" এবং "FAN")।
তুলনা করুন: যদি পরিমাপ করা মান চিহ্নিত মানের থেকে উল্লেখযোগ্যভাবে আলাদা হয় (উদাহরণস্বরূপ, 35 চিহ্নিত, কিন্তু পরিমাপটি মাত্র 10, বা কোনও রিডিং নেই), এর মানে হল ক্যাপাসিটর "দুর্বল" এবং প্রতিস্থাপন করা প্রয়োজন৷

4. কোন ক্যাপাসিট্যান্স পরিসীমা না থাকলে কি হবে? "এর হার্টবিট শুনতে" প্রতিরোধের পরিসর ব্যবহার করুন

যদি আপনার মাল্টিমিটারে একটি ডেডিকেটেড ক্যাপ্যাসিট্যান্স পরিমাপ ফাংশন না থাকে, তাহলে আপনি এটিকে মোটামুটিভাবে মূল্যায়ন করতে প্রতিরোধের পরিসীমা (Ω) ব্যবহার করতে পারেন:
গতিশীল পর্যবেক্ষণ: প্রোবগুলিকে সংযুক্ত করুন এবং স্ক্রিনের সংখ্যাগুলি পর্যবেক্ষণ করুন। একটি ভাল ক্যাপাসিটর একটি ছোট সংখ্যা দেখাবে যা দ্রুত বৃদ্ধি পায় এবং অবশেষে অসীমতা প্রদর্শন করে (বা "1"/"OL")।
নীতি: এর কারণ হল মাল্টিমিটারের ব্যাটারি ক্যাপাসিটর চার্জ করছে। যদি সংখ্যাটি অপরিবর্তিত থাকে বা সর্বদা 0 প্রদর্শন করে, তাহলে AC ক্যাপাসিটরটি অবশ্যই ত্রুটিপূর্ণ।

5. ভাল এবং খারাপ ক্যাপাসিটারের সাধারণ লক্ষণ
