জল পাম্পের জন্য CBB60 ক্যাপাসিটর: নির্বাচন এবং প্রতিস্থাপন গাইড

হ্যাঁ — ক CBB60 ক্যাপাসিটর শুধু জল পাম্প সঙ্গে সামঞ্জস্যপূর্ণ নয়; এটা তাদের জন্য বিশেষভাবে প্রকৌশলী করা হয়. এই রান ক্যাপাসিটরটি আবাসিক কূপ ব্যবস্থা, পুল পাম্প, সেচ সরঞ্জাম এবং জেট পাম্পে পাওয়া একক-ফেজ এসি ওয়াটার পাম্প মোটরগুলির জন্য আদর্শ পছন্দ। একটি কার্যকরী CBB60 ছাড়া, এই মোটরগুলির বেশিরভাগই দক্ষ ঘূর্ণন শুরু বা বজায় রাখার জন্য প্রয়োজনীয় ফেজ শিফট তৈরি করতে পারে না। যদি আপনার পাম্প গুনগুন করে তবে শুরু না হয়, গরম চলমান, ট্রিপিং ব্রেকার, বা আগমনের সময় কেবল মৃত, একটি ব্যর্থ CBB60 রান ক্যাপাসিটর পরীক্ষা এবং প্রতিস্থাপনের প্রথম উপাদানগুলির মধ্যে একটি।

একটি কি CBB60 ক্যাপাসিটর এবং কেন পাম্পের জন্য এটি গুরুত্বপূর্ণ

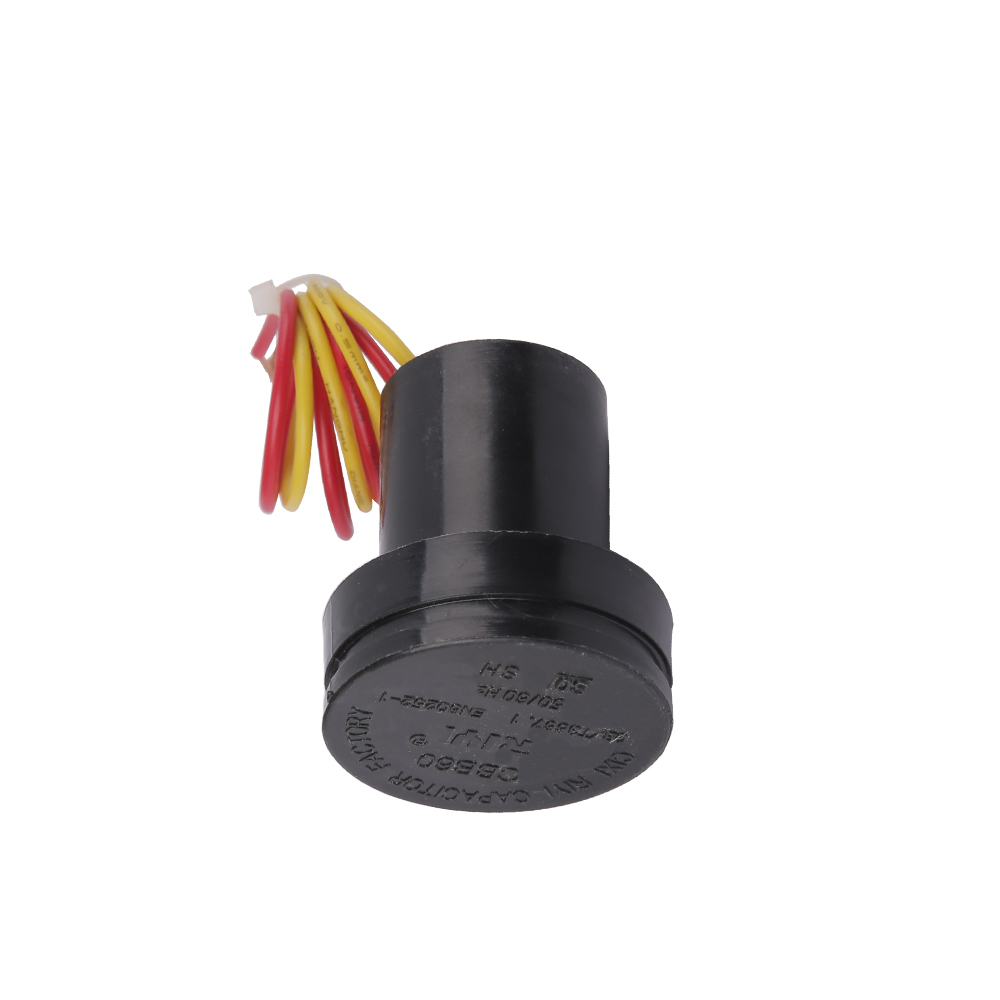

একটি CBB60 ক্যাপাসিটর হল একটি ধাতব পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর যা একটি নলাকার প্লাস্টিকের আবরণে রাখা হয়, যা এসি মোটর অপারেশনের জন্য রেট করা হয়। উপাধি "CBB60" একটি চীনা জাতীয় মান (GB/T 3667) শ্রেণিবিন্যাস পদ্ধতি অনুসরণ করে, যেখানে "C" মানে ক্যাপাসিটর, দ্বিতীয় "B" নির্দেশ করে পলিপ্রোপিলিন ফিল্ম ডাইইলেক্ট্রিক, তৃতীয় "B" ধাতুযুক্ত নির্মাণকে নির্দেশ করে এবং "60" AC মোটর ক্যাপাসিটরের সিরিজের মানকে নির্দেশ করে।

একটি সিঙ্গেল-ফেজ ইন্ডাকশন মোটর - যা বেশিরভাগ পরিবারের জলের পাম্প ব্যবহার করে - স্টেটরের শুধুমাত্র একটি প্রধান ওয়াইন্ডিং আছে। এটি একটি স্পন্দনশীল চৌম্বক ক্ষেত্র তৈরি করে, ঘূর্ণায়মান নয়। একটি ফেজ শিফট ছাড়া, রটার কোন দিকে ঘুরতে হবে তা নির্ধারণ করতে পারে না এবং শূন্য প্রারম্ভিক টর্ক আছে। CBB60 রান ক্যাপাসিটরটি অক্জিলিয়ারী (স্টার্ট) উইন্ডিংয়ের সাথে সিরিজে তারযুক্ত এবং দুটি উইন্ডিংয়ের মধ্যে প্রয়োজনীয় 90-ডিগ্রি বৈদ্যুতিক পর্যায়ে পার্থক্য তৈরি করে। এই পর্যায়ের পার্থক্যটি একটি ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি করে যা রটারকে একটি নির্দিষ্ট দিকে ঘোরাতে এবং লোডের অধীনে মসৃণ অপারেশন বজায় রাখে।

স্টার্ট ক্যাপাসিটরগুলির বিপরীতে (যা ইলেক্ট্রোলাইটিক এবং শুধুমাত্র স্টার্টআপের সময় সংক্ষিপ্তভাবে নিযুক্ত থাকে), CBB60 অপারেশন চলাকালীন অবিচ্ছিন্নভাবে সক্রিয় থাকে। এর মানে এটাকে অবশ্যই পূর্ণ রেটেড ভোল্টেজ এবং এসি রিপল কারেন্টকে বর্ধিত সময়ের জন্য সহ্য করতে হবে — কখনও কখনও ঘন্টা বা দিন প্রসারিত হয় — অবনতি ছাড়াই। এর পলিপ্রোপিলিন ফিল্ম ডাইইলেক্ট্রিক এটি সম্ভব করে তোলে, অফার করে নিম্ন অপচয় ফ্যাক্টর, উচ্চ নিরোধক প্রতিরোধের, এবং অনেক উচ্চতর তাপ স্থিতিশীলতা ইলেক্ট্রোলাইটিক বিকল্পের তুলনায়।

মূল বৈদ্যুতিক স্পেসিফিকেশন আপনাকে অবশ্যই মিলতে হবে

একটি জল পাম্প মোটরের জন্য ভুল ক্যাপাসিটর নির্বাচন করা শুধু অদক্ষ নয় - এটি মোটরের উইন্ডিংগুলিকে পুড়িয়ে ফেলতে পারে বা ক্যাপাসিটর নিজেই বিপর্যয়করভাবে ব্যর্থ হতে পারে৷ এখানে সবচেয়ে গুরুত্বপূর্ণ যে স্পেসিফিকেশন আছে:

ক্যাপাসিট্যান্স মান (µF)

এটি সবচেয়ে সমালোচনামূলক স্পেসিফিকেশন। জল পাম্প অ্যাপ্লিকেশন পরিসীমা ব্যবহৃত সাধারণ মান থেকে 6µF থেকে 100µF , প্রায়শই সম্মুখীন হওয়া মানগুলি হল 8µF, 10µF, 12µF, 16µF, 20µF, 25µF, 30µF, এবং 40µF। সঠিক মান মোটর প্রস্তুতকারকের দ্বারা নির্ধারিত হয় উইন্ডিং ইম্পিডেন্স, পোল কাউন্ট এবং রেট করা বর্তমানের উপর ভিত্তি করে। সর্বদা মূল মানের সাথে হুবহু মেলে — নির্দিষ্ট করা থেকে 20% বেশি বা কম ক্যাপাসিটর ব্যবহার করলে অতিরিক্ত উত্তাপ, ঘূর্ণন সঁচারক বল বা দোদুল্যমান গতি হতে পারে।

মানসম্পন্ন CBB60 ইউনিটের জন্য সহনশীলতা সাধারণত ±5%। নির্ভুল মোটর অ্যাপ্লিকেশনে ±10% বা উচ্চতর সহনশীলতা দাবি করে এমন কোনো ক্যাপাসিটর এড়িয়ে চলুন।

ভোল্টেজ রেটিং (VAC)

ওয়াটার পাম্পের জন্য স্ট্যান্ডার্ড CBB60 ক্যাপাসিটার রেট করা হয় 250VAC বা 450VAC . 120V একক-ফেজ সিস্টেমের জন্য, একটি 250VAC রেটিং সর্বনিম্ন, কিন্তু মার্জিনের জন্য 450VAC পছন্দ করা হয়। 220V–240V সিস্টেমের জন্য, শুধুমাত্র 450VAC রেটযুক্ত ইউনিট ব্যবহার করুন। কখনও কম ভোল্টেজ-রেটেড ক্যাপাসিটর প্রতিস্থাপন করবেন না, এমনকি অস্থায়ীভাবেও — ডাইলেক্ট্রিকটি মিলিসেকেন্ডে পাংচার হতে পারে, যার ফলে শর্ট সার্কিট হতে পারে।

ফ্রিকোয়েন্সি (Hz)

বেশিরভাগ CBB60 ক্যাপাসিটার 50Hz বা 60Hz, বা উভয়ের জন্য রেট করা হয়। উত্তর আমেরিকার পাম্প 60Hz এ চলে; বেশিরভাগ ইউরোপ, এশিয়া এবং আফ্রিকা 50Hz এ কাজ করে। একটি 60Hz সিস্টেমে 50Hz ক্যাপাসিটর ব্যবহার করা সাধারণত গ্রহণযোগ্য কারণ প্রতিক্রিয়া সামান্য হ্রাস পায়, তবে সর্বদা ডেটাশিটটি যাচাই করুন।

অপারেটিং তাপমাত্রা পরিসীমা

স্ট্যান্ডার্ড CBB60 ক্যাপাসিটার থেকে রেট করা হয় -25°C থেকে 70°C . যদি আপনার পাম্প একটি গরম পাম্প হাউসে, বয়লারের কাছে বা একটি উষ্ণ জলবায়ুতে কাজ করে, তাহলে 85°C বা এমনকি 105°C রেটিং করা এক্সটেন্ডেড-রেঞ্জ ইউনিটগুলি দেখুন৷ রেট করা তাপমাত্রার উপরে তাপীয় অবক্ষয় প্রাথমিক ক্যাপাসিটরের ব্যর্থতার অন্যতম প্রধান কারণ।

আপনার CBB60 রান ক্যাপাসিটর ব্যর্থ হয়েছে কিনা তা কীভাবে বলবেন

জল পাম্প মোটর মধ্যে ক্যাপাসিটর ব্যর্থতা প্রায়ই ধীরে ধীরে বিকাশ, কিন্তু কিছু ক্ষেত্রে এটি হঠাৎ এবং সম্পূর্ণ হতে পারে। উপসর্গগুলি তাড়াতাড়ি চিনলে ব্যয়বহুল মোটর ক্ষতি প্রতিরোধ করা যায়।

উপসর্গ 1 — মোটর গুঞ্জন কিন্তু শুরু হয় না

এটি ক্যাপাসিটরের ব্যর্থতার ক্লাসিক চিহ্ন। আপনি শুনতে শুনতে মোটর শক্তি জোগায় এবং একটি কম হাম তৈরি করে, কিন্তু শ্যাফ্টটি ঘোরে না। আপনি যদি ম্যানুয়ালি পাম্প শ্যাফ্ট ঘোরাতে থাকেন (প্রথমে পাওয়ার বন্ধ রেখে), মোটরটি ধরবে এবং চলবে — প্রমান করে যে উইন্ডিংগুলি অক্ষত কিন্তু শুরুর টর্ক অনুপস্থিত। এটি একটি ওপেন-সার্কিট বা গুরুতরভাবে অবনমিত CBB60 দ্বারা সৃষ্ট হয় যা আর প্রয়োজনীয় ফেজ শিফ্ট তৈরি করতে পারে না।

উপসর্গ 2 - মোটর ধীরে ধীরে শুরু হয় বা লোডের নিচে সংগ্রাম করে

একটি ক্যাপাসিটর যেটি উল্লেখযোগ্য ক্যাপাসিট্যান্স হারিয়েছে — বলুন, 25µF থেকে 18µF-এ নেমে গেছে — এখনও মোটরকে লোডহীন অবস্থায় চালু করতে দিতে পারে কিন্তু জলের চাপ প্রয়োগ করা হলে সংগ্রাম বা স্তব্ধ হয়ে যাবে। এটি প্রায়শই ধীর গতির র‌্যাম্প-আপ সময়, অনিয়মিত অপারেশন বা চাপের মধ্যে পাম্প কেটে ফেলা হিসাবে উপস্থাপন করে।

উপসর্গ 3 - অতিরিক্ত গরম হওয়া মোটর

যখন ক্যাপাসিট্যান্স তার রেট করা মান থেকে সরে যায়, তখন প্রধান এবং অক্জিলিয়ারী উইন্ডিংগুলির মধ্যে বর্তমান ভারসাম্য ব্যাহত হয়। মোটর ক্ষতিপূরণের জন্য অতিরিক্ত কারেন্ট টানে, যা তাপ উৎপন্ন করে। একটি ব্যর্থ বা অবনমিত CBB60 সহ চালিত একটি মোটর স্বাভাবিক অপারেটিং স্তরের চেয়ে 30-50°C তাপমাত্রায় পৌঁছতে পারে , নিরোধক ভাঙ্গন এবং ভারবহন পরিধান ত্বরান্বিত.

লক্ষণ 4 - দৃশ্যমান শারীরিক ক্ষতি

সরাসরি ক্যাপাসিটর বডি পরিদর্শন করুন। ব্যর্থতার সাধারণ লক্ষণগুলির মধ্যে রয়েছে:

• ফুলে ওঠা বা ফাটল প্লাস্টিকের আবরণ
• টার্মিনালের চারপাশে বার্ন চিহ্ন বা গলে যাওয়া
• গোড়া থেকে তেল বা অবশিষ্টাংশ ঝরছে (অভ্যন্তরীণ অস্তরক ভাঙ্গন নির্দেশ করে)
• ক্ষয়প্রাপ্ত বা আলগা টার্মিনাল সংযোগ

পরিমাপ করা মান নির্বিশেষে এই চাক্ষুষ সংকেতগুলির যেকোনো একটি অবিলম্বে প্রতিস্থাপনের নিশ্চয়তা দেয়।

লক্ষণ 5 — মোটর স্টার্টে ব্রেকার ট্রিপ

একটি সংক্ষিপ্ত CBB60 ক্যাপাসিটর মোটর ওয়াইন্ডিং সার্কিট জুড়ে একটি কাছাকাছি-মৃত-শর্ট তৈরি করে, যার ফলে প্রচুর ইনরাশ কারেন্ট হয় যা অবিলম্বে ব্রেকারটিকে ট্রিপ করে বা ফিউজটি উড়িয়ে দেয়। যদি আপনার পাম্প ধারাবাহিকভাবে সার্কিট সুরক্ষা প্রতিবার এটি শুরু করার চেষ্টা করে, তাহলে একটি ছোট ক্যাপাসিটর অপরাধীদের তালিকায় বেশি।

একটি মাল্টিমিটার দিয়ে একটি CBB60 ক্যাপাসিটর পরীক্ষা করা হচ্ছে

প্রতিস্থাপনের জন্য অর্থ ব্যয় করার আগে, নিশ্চিত করুন যে ক্যাপাসিটরটি আসলে দোষে রয়েছে। এটি সঠিকভাবে কীভাবে পরীক্ষা করা যায় তা এখানে।

নিরাপত্তা প্রথম - ক্যাপাসিটর ডিসচার্জ করুন

ডিসচার্জ করার আগে কখনই ক্যাপাসিটর টার্মিনাল স্পর্শ করবেন না। 450VAC রেট দেওয়া একটি CBB60 ক্যাপাসিটর একটি গুরুতর শক সৃষ্টি করতে সক্ষম চার্জ ধরে রাখতে পারে। নিরাপদে ডিসচার্জ করতে: সম্পূর্ণরূপে বিদ্যুৎ সংযোগ বিচ্ছিন্ন হলে, 5-10 সেকেন্ডের জন্য টার্মিনাল জুড়ে 10kΩ–20kΩ (অন্তত 5W রেটযুক্ত) একটি রোধ ব্যবহার করুন। বিকল্পভাবে, টার্মিনালগুলিকে সংক্ষেপে ব্রিজ করতে একটি উত্তাপযুক্ত স্ক্রু ড্রাইভার ব্যবহার করুন — আপনি একটি ছোট স্পার্ক দেখতে পাবেন, যা স্বাভাবিক এবং স্রাব নিশ্চিত করে।

ক্যাপাসিট্যান্স মোড ব্যবহার করে

আপনার ডিজিটাল মাল্টিমিটারকে ক্যাপাসিট্যান্স মোডে সেট করুন (সাধারণত দুটি সমান্তরাল রেখার মতো একটি চিহ্ন দিয়ে চিহ্নিত করা হয়)। সার্কিট থেকে ক্যাপাসিটর সংযোগ বিচ্ছিন্ন করুন এবং প্রতিটি টার্মিনালে প্রোব স্পর্শ করুন। একটি সুস্থ CBB60 এর লেবেলযুক্ত ক্যাপাসিট্যান্সের ±5-10% এর মধ্যে পড়া উচিত। উদাহরণস্বরূপ, একটি 25µF ক্যাপাসিটর 22.5µF এবং 27.5µF এর মধ্যে পড়া উচিত। এর নিচে উল্লেখযোগ্যভাবে একটি রিডিং — বলুন 15µF একটি 25µF ক্যাপাসিটরে — যথেষ্ট অবনতি নির্দেশ করে। শূন্য বা OL (ওভারলোড) এর রিডিং ওপেন সার্কিট ব্যর্থতা নির্দেশ করে।

একটি মৌলিক চেক হিসাবে প্রতিরোধ মোড ব্যবহার করে

যদি আপনার মাল্টিমিটারে ক্যাপ্যাসিট্যান্স ফাংশনের অভাব থাকে, তাহলে উচ্চ পরিসরে (200kΩ বা উচ্চতর) রেজিস্ট্যান্স (Ω) মোডে স্যুইচ করুন। টার্মিনালগুলিতে প্রোবগুলি স্পর্শ করুন। একটি ভাল ক্যাপাসিটর মিটারের ব্যাটারি থেকে চার্জ হওয়ার সাথে সাথে শূন্যের কাছাকাছি থেকে কয়েকশ কিলোহম পর্যন্ত প্রতিরোধ ক্ষমতা দেখাবে — এই চার্জিং আচরণ নিশ্চিত করে যে ক্যাপাসিটরটি ছোট বা খোলা নেই। একটি রিডিং যা শূন্যে থাকে (সংক্ষিপ্ত) বা তাৎক্ষণিকভাবে কোনো চার্জিং আচরণ (খোলা) ছাড়াই OL-তে চলে যায় তা ব্যর্থতা নির্দেশ করে। এই পদ্ধতি ক্যাপ্যাসিট্যান্স মান নিশ্চিত করে না, শুধুমাত্র মৌলিক কার্যকারিতা।

ওয়াটার পাম্প ক্যাপাসিটারগুলির জন্য ধাপে ধাপে প্রতিস্থাপন প্রক্রিয়া

একটি CBB60 রান ক্যাপাসিটর প্রতিস্থাপন করা হল সবচেয়ে সহজবোধ্য জল পাম্প মেরামত যা আপনি নিজেই করতে পারেন। পুরো প্রক্রিয়াটি সাধারণত 30 মিনিটেরও কম সময় নেয়।

1. বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন — পাম্প খাওয়ানো সার্কিট ব্রেকার বন্ধ করুন এবং একটি ভোল্টেজ পরীক্ষক দিয়ে যাচাই করুন৷ একা একটি সুইচ উপর নির্ভর করবেন না.
2. ক্যাপাসিটর সনাক্ত করুন — বেশিরভাগ জলের পাম্পে, CBB60 ক্যাপাসিটরটি মোটর বডিতে একটি ছোট হাউজিংয়ে বসে, প্রায়ই একটি ধাতব স্ট্র্যাপ বা ক্লিপ দ্বারা সুরক্ষিত। এটি প্রকাশ করতে কভারটি সরান।
3. তারের ছবি তুলুন — কিছু সংযোগ বিচ্ছিন্ন করার আগে, টার্মিনাল সংযোগগুলির একটি পরিষ্কার ছবি তুলুন। পাম্পের জন্য CBB60 ক্যাপাসিটারে সাধারণত দুই বা তিনটি টার্মিনাল থাকে। বেশিরভাগই নন-পোলার (টার্মিনালগুলি বিনিময়যোগ্য), কিন্তু সংযোগ বিচ্ছিন্ন হওয়ার আগে নিশ্চিত করা বিভ্রান্তি এড়ায়।
4. ক্যাপাসিটর ডিসচার্জ করুন — উপরে বর্ণিত হিসাবে, একটি ডিসচার্জ প্রতিরোধক ব্যবহার করুন বা সঞ্চিত চার্জ অপসারণের জন্য টার্মিনালগুলি সাবধানে ব্রিজ করুন৷
5. পুরানো ক্যাপাসিটর সরান — তারের সংযোগ বিচ্ছিন্ন করুন (কোন টার্মিনালে কোন তারটি যায় নোট বা ছবি), মাউন্টিং স্ট্র্যাপটি আলগা করুন এবং পুরানো ইউনিটটি সরিয়ে দিন।
6. নতুন CBB60 ইনস্টল করুন — একই অভিযোজনে প্রতিস্থাপন ঢোকান, মাউন্টিং স্ট্র্যাপটি শক্ত করুন এবং আপনার ফটোগ্রাফের প্রতি তারের পুনরায় সংযোগ করুন। অ-পোলার দুই-টার্মিনাল ইউনিটের জন্য, তারের অর্ডার বৈদ্যুতিকভাবে কোন ব্যাপার না।
7. পাম্প পরীক্ষা করুন — শক্তি পুনরুদ্ধার করুন এবং সঠিক স্টার্টআপের জন্য পাম্পটি পর্যবেক্ষণ করুন, স্বাভাবিক চলমান কারেন্ট (উপলভ্য থাকলে একটি ক্ল্যাম্প মিটার দিয়ে পরিমাপ করুন), এবং অতিরিক্ত গরম বা অস্বাভাবিক শব্দের অনুপস্থিতি।

শারীরিক আকার এবং মাউন্ট বিবেচনা

CBB60 ক্যাপাসিটারগুলি প্রমিত নলাকার মাত্রায় আসে। সাধারণ ব্যাস হল 35 মিমি, 40 মিমি এবং 50 মিমি, যার উচ্চতা 60 মিমি থেকে 115 মিমি পর্যন্ত। উচ্চ ক্যাপ্যাসিট্যান্স মান বড় casings দখল. একটি প্রতিস্থাপনের অর্ডার করার সময়, নিশ্চিত করুন যে শারীরিক মাত্রাগুলি আপনার পাম্পের মাউন্টিং বন্ধনীর সাথে মানানসই। সঠিক বৈদ্যুতিক রেটিং সহ একটি ক্যাপাসিটর কিন্তু 10 মিমি খুব লম্বা মূল আবাসনে ফিট হবে না , তাই সবসময় স্পেসিফিকেশনের উভয় সেট চেক করুন।

মোটর অ্যাপ্লিকেশনের জন্য CBB60 ক্যাপাসিটর বনাম অন্যান্য ক্যাপাসিটর প্রকার

সব মোটর ক্যাপাসিটার এক নয়। পার্থক্য বোঝা ব্যাখ্যা করে কেন CBB60 সঠিক এবং একমাত্র উপযুক্ত পছন্দ অবিরাম-ডিউটি ​​ওয়াটার পাম্প অপারেশনের জন্য।

CBB65 এবং CBB61 CBB60 এর মতো একই ফিল্ম নির্মাণ ভাগ করে কিন্তু কেসিং ডিজাইন এবং সাধারণ প্রয়োগে ভিন্ন। CBB65 কম্প্রেসার পরিবেশে ভাল তাপ অপচয়ের জন্য একটি অ্যালুমিনিয়াম ক্যান ব্যবহার করে; CBB61 সমতল এবং ফ্যান ব্লেড মোটরের জন্য ডিজাইন করা হয়েছে। ক্যাপাসিট্যান্স এবং ভোল্টেজ রেটিং মিললে একটি CBB60-এর জন্য একটি CBB65 প্রতিস্থাপন বৈদ্যুতিকভাবে সম্ভব , কিন্তু শারীরিক ফর্ম ফ্যাক্টর ফিট নাও হতে পারে. CD60 স্টার্ট ক্যাপাসিটরকে রান ক্যাপাসিটর হিসাবে প্রতিস্থাপন করবেন না — ইলেক্ট্রোলাইটিক ডাইলেকট্রিকটি ক্রমাগত অপারেশনের কয়েক মিনিটের মধ্যে অতিরিক্ত গরম হবে এবং ব্যর্থ হবে।

পাম্পে অকাল CBB60 ক্যাপাসিটরের ব্যর্থতার কারণ

কেন ক্যাপাসিটারগুলি অকালে ব্যর্থ হয় তা বোঝা আপনাকে পরিষেবার আয়ু বাড়াতে এবং বারবার প্রতিস্থাপন এড়াতে সহায়তা করে।

ভোল্টেজ সার্জেস এবং লাইন ট্রানজিয়েন্টস

লাইটনিং স্ট্রাইক, ইউটিলিটি স্যুইচিং ইভেন্ট এবং মোটর ব্যাক-ইএমএফ স্পাইকগুলি ক্যাপাসিটর ডাইলেক্ট্রিককে ভোল্টেজের শিখরে উন্মোচিত করতে পারে যা তার স্থির-স্থিতি রেটিংকে ছাড়িয়ে যায়। রেটেড ভোল্টেজের দ্বিগুণ একটি একক ক্ষণস্থায়ী আংশিক অস্তরক ভাঙ্গনের কারণ হতে পারে — স্থায়ীভাবে ক্যাপাসিট্যান্স হ্রাস করে। ঘন ঘন ঝড় বা অস্থির ইউটিলিটি পাওয়ার সহ এলাকায়, পাম্পের উজানে মোটর লোডের জন্য রেট করা একটি সার্জ প্রটেক্টর ইনস্টল করা একটি ব্যবহারিক প্রতিরক্ষামূলক ব্যবস্থা।

রেটেড তাপমাত্রার উপরে অপারেটিং

রেটেড অপারেটিং তাপমাত্রার উপরে প্রতি 10°C বৃদ্ধি মোটামুটিভাবে ক্যাপাসিটরের প্রত্যাশিত পরিষেবা জীবনকে অর্ধেক করে দেয় - একটি সুপ্রতিষ্ঠিত নীতি যা ক্যাপাসিটরের বার্ধক্যের জন্য আরহেনিয়াস নিয়ম হিসাবে পরিচিত। একটি পাম্প হাউসে 70°C রেটিং দেওয়া একটি স্ট্যান্ডার্ড CBB60 যা গ্রীষ্মে 80°C তে পৌঁছায় তা প্রত্যাশার চেয়ে দ্বিগুণ দ্রুত বয়সী হবে। উষ্ণ পরিবেশে ইনস্টলেশনের জন্য, সর্বদা 85°C বা তার বেশি রেটিং করা ক্যাপাসিটারগুলি নির্বাচন করুন৷

ঘন ঘন স্টার্ট-স্টপ সাইক্লিং

নিম্ন আকারের বা জলাবদ্ধ চাপ ট্যাঙ্ক সহ সিস্টেমে চাপ সুইচ দ্বারা নিয়ন্ত্রিত জল পাম্পগুলি ঘন্টায় কয়েক ডজন বার সাইকেল চালু এবং বন্ধ করতে পারে। প্রতিটি স্টার্টআপ ইভেন্ট ক্যাপাসিটরকে একটি ইনরাশ কারেন্ট ট্রানজিয়েন্টের সাবজেক্ট করে। যদিও CBB60 ক্যাপাসিটারগুলি এর জন্য ডিজাইন করা হয়েছে, সিস্টেমগুলি প্রতি ঘন্টায় 20-30 বারের বেশি সাইকেল চালায় অস্তরক উপর অস্বাভাবিক চাপ রাখুন. যদি আপনার পাম্প শর্ট-সাইক্লিং হয়, চাপ ট্যাঙ্ক ঠিক করা (মূত্রাশয় রিচার্জ বা প্রতিস্থাপন) ক্যাপাসিটরের চাপ উল্লেখযোগ্যভাবে হ্রাস করে।

আর্দ্রতা এবং আর্দ্রতা প্রবেশ

CBB60 ক্যাপাসিটারগুলি একটি সিল করা প্লাস্টিকের আবাসন ব্যবহার করে, কিন্তু স্যাঁতসেঁতে পাম্প পিট বা বাইরের ঘেরে বছরের পর বছর ধরে, আর্দ্রতা টার্মিনাল এন্ট্রি পয়েন্টে প্রবেশ করতে পারে। আবরণের অভ্যন্তরে আর্দ্রতা অস্তরক ক্ষতি বাড়ায় এবং অভ্যন্তরীণ ধাতব ফিল্মের ইলেক্ট্রোকেমিক্যাল ক্ষয়কে উৎসাহিত করে। ভেজা পরিবেশে ক্যাপাসিটারগুলি প্রতি বছর পরিদর্শন করা উচিত এবং প্রতি 5-7 বছরে সক্রিয়ভাবে প্রতিস্থাপন করা উচিত যদিও তারা কার্যকরী দেখায়।

ভুল ক্যাপাসিট্যান্স মান ইনস্টল করা হয়েছে

একটি ক্যাপাসিটর ইনস্টল করা একটি উচ্চ-নির্দিষ্ট ক্যাপাসিট্যান্স মান সহ অক্জিলিয়ারী উইন্ডিং এর মাধ্যমে তার ডিজাইনের সীমা ছাড়িয়ে কারেন্ট বৃদ্ধি করে, যার ফলে সেই উইন্ডিং এবং ক্যাপাসিটর নিজেই গরম হয়ে যায়। একটি কম মান ইনস্টল করা প্রধান ঘুর বর্তমান বৃদ্ধি. উভয় ত্রুটি ক্যাপাসিটর এবং মোটর উইন্ডিং উভয়ের ব্যর্থতাকে ত্বরান্বিত করে। সর্বদা মোটর প্রস্তুতকারকের দ্বারা নির্দিষ্ট করা সঠিক µF মান ব্যবহার করুন - আরও ভাল অনুমান করে কখনও রাউন্ড আপ করবেন না।

মানের মান এবং শংসাপত্র কেনার সময় দেখতে হবে

CBB60 ক্যাপাসিটারের বাজারে মানের স্তরের বিস্তৃত পরিসর রয়েছে। কেনার আগে কী পরীক্ষা করতে হবে তা এখানে।

• CQC সার্টিফিকেশন — চায়না কোয়ালিটি সার্টিফিকেশন সেন্টার মার্ক হল চাইনিজ-তৈরি ক্যাপাসিটরের বেসলাইন। সম্মানিত নির্মাতারা লেবেলে এটি অন্তর্ভুক্ত করে।
• সিই চিহ্নিতকরণ — ইউরোপীয় অর্থনৈতিক অঞ্চলে বিক্রি হওয়া পণ্যগুলির জন্য প্রয়োজনীয়। নিশ্চিত করে ক্যাপাসিটর EU নিরাপত্তা এবং EMC নির্দেশাবলী পূরণ করে।
• UL তালিকা — উত্তর আমেরিকার বাজার ব্যবহারের জন্য আন্ডাররাইটার্স ল্যাবরেটরিজ সার্টিফিকেশন। আবাসিক স্থাপনায় বীমা সম্মতির জন্য গুরুত্বপূর্ণ।
• ভিডিই অনুমোদন - জার্মান সার্টিফিকেশন সংস্থা; ইউরোপীয় শিল্প সরঞ্জামে ব্যবহৃত ক্যাপাসিটারগুলিতে সাধারণ।
• স্ব-নিরাময় মেটালাইজড ফিল্ম — পণ্যের বিবরণে "স্ব-নিরাময়" এর জন্য স্পষ্টভাবে দেখুন। এই সম্পত্তির মানে হল যে ছোটখাট স্থানীয়করণ ডাইইলেকট্রিক ব্রেকডাউনের ফলে ধাতব ফিল্ম ফল্ট পয়েন্টে বাষ্পীভূত হয়, একটি হার্ড শর্ট সার্কিট হিসাবে ছড়িয়ে পড়ার পরিবর্তে ত্রুটিটি স্বয়ংক্রিয়ভাবে পরিষ্কার করে। এটি মোটর চালিত ক্যাপাসিটারগুলিতে একটি গুরুত্বপূর্ণ নিরাপত্তা বৈশিষ্ট্য।
• শিখা-retardant আবরণ — প্লাস্টিকের আবাসন শিখা-প্রতিরোধী উপাদান (UL94 V-0 রেট) থেকে তৈরি করা উচিত, যা বিপর্যয়কর ব্যর্থতার ক্ষেত্রে আগুনের বিস্তারকে সীমাবদ্ধ করে।

কোন সার্টিফিকেশন চিহ্ন, অস্পষ্ট স্পেসিফিকেশন, বা বাজারের গড় থেকে উল্লেখযোগ্যভাবে কম দাম সহ অজানা সরবরাহকারীদের কাছ থেকে ক্যাপাসিটার এড়িয়ে চলুন। একটি 1HP পাম্প মোটরের জন্য একটি CBB60 ক্যাপাসিটরের দাম $5-$20 USD এর মধ্যে উৎস এবং সার্টিফিকেশনের উপর নির্ভর করে। একই স্পেসিফিকেশনের জন্য $1–$2 মূল্যের ইউনিটগুলিকে গভীর সন্দেহের সাথে বিবেচনা করা উচিত — আপস করা ডাইইলেকট্রিক উপাদান এবং আন্ডারসাইজড টার্মিনালগুলি হল সাধারণ খরচ কমানোর ব্যবস্থা যা প্রাথমিকভাবে ব্যর্থতা বা আগুনের ঝুঁকির কারণ।

বিভিন্ন পাম্প মোটর প্রকারে CBB60 ক্যাপাসিটারগুলির জন্য তারের কনফিগারেশন

যদিও CBB60-এর মৌলিক ফাংশন সমস্ত একক-ফেজ মোটর জুড়ে একই, তারের কনফিগারেশন মোটর ডিজাইনের উপর নির্ভর করে পরিবর্তিত হয়।

স্থায়ী স্প্লিট ক্যাপাসিটর (PSC) মোটর

এটি জল পাম্পের সবচেয়ে সাধারণ কনফিগারেশন। CBB60 রান ক্যাপাসিটরটি শুরু এবং চলমান উভয়ের জন্য সহায়ক উইন্ডিংয়ের সাথে সিরিজে স্থায়ীভাবে সংযুক্ত থাকে। কোন স্টার্ট ক্যাপাসিটর নেই এবং কোন সেন্ট্রিফিউগাল সুইচ নেই। সার্কিটটি সহজ: লাইন 1 প্রধান উইন্ডিংয়ের এক প্রান্ত এবং ক্যাপাসিটরের একটি টার্মিনালের সাথে সংযোগ করে; অন্য ক্যাপাসিটর টার্মিনাল অক্জিলিয়ারী উইন্ডিংয়ের এক প্রান্তের সাথে সংযোগ করে; লাইন 2 (নিরপেক্ষ) উভয় উইন্ডিংয়ের অন্য প্রান্তের সাথে সংযোগ করে।

ক্যাপাসিটর স্টার্ট, ক্যাপাসিটর রান (CSCR) মোটর

বড় পাম্প মোটর (সাধারণত 1HP এর উপরে) কখনও কখনও একটি স্টার্ট ক্যাপাসিটর (CD60, ইলেক্ট্রোলাইটিক) এবং একটি রান ক্যাপাসিটর (CBB60) উভয়ই ব্যবহার করে। মোটর সিঙ্ক্রোনাস গতির প্রায় 75-80% এ পৌঁছালে স্টার্ট ক্যাপাসিটরটি একটি কেন্দ্রাতিগ সুইচ দ্বারা স্যুইচ আউট হয়ে যায়। CBB60 অপারেশনের সময়কালের জন্য সার্কিটে থাকে। এই কনফিগারেশনে, স্টার্টআপের সময় দুটি ক্যাপাসিটর সমান্তরালভাবে তারযুক্ত থাকে, যা স্টার্ট ক্যাপাসিটর ড্রপ আউট হওয়ার আগে অনেক বেশি মোট ক্যাপাসিট্যান্স এবং স্টার্টিং টর্ক দেয়।

CSCR মোটর সার্ভিসিং করার সময়, উভয় ক্যাপাসিটার পরীক্ষা করা উচিত। একটি ব্যর্থ CBB60 পূর্বে বর্ণিত লক্ষণগুলির কারণ হয়। একটি ব্যর্থ CD60 স্টার্ট ক্যাপাসিটর মোটরকে গুঞ্জন করে কিন্তু শুরু করে না — CBB60 ব্যর্থতার অভিন্ন লক্ষণ — তাই সঠিক নির্ণয়ের জন্য উভয়েরই পরীক্ষা করা অপরিহার্য।

দুই গতি এবং বিপরীত পাম্প মোটর

কিছু পাম্প অ্যাপ্লিকেশন দুই-গতির মোটর ব্যবহার করে (নিম্ন-প্রবাহ পরিস্রাবণ বনাম উচ্চ-প্রবাহ পরিচ্ছন্নতার মোডের জন্য পুল পাম্পগুলিতে সাধারণ) বা বিপরীত মোটর (কিছু সেচ ভালভে ব্যবহৃত হয়)। এগুলি বিভিন্ন মানের দুটি CBB60 ক্যাপাসিটর ব্যবহার করতে পারে, অথবা একটি সুইচিং রিলে সহ একটি একক ক্যাপাসিটর ব্যবহার করতে পারে। সর্বদা মোটর ওয়্যারিং ডায়াগ্রামটি দেখুন — সাধারণত মোটর নেমপ্লেটে বা টার্মিনাল বক্সের কভারের ভিতরে মুদ্রিত হয় — কোনও তারের পরিবর্তন করার আগে।

আপনার CBB60 রান ক্যাপাসিটরের সার্ভিস লাইফ বাড়ানো

একটি ভাল রক্ষণাবেক্ষণ ব্যবস্থায় একটি মানের CBB60 ক্যাপাসিটর 10-15 বছর স্থায়ী হতে পারে। এর আয়ুষ্কাল সর্বাধিক করার জন্য এখানে ব্যবহারিক পদক্ষেপ রয়েছে।

• ঢেউ সুরক্ষা ইনস্টল করুন — পাম্প প্যানেলের কাছে একটি পুরো-হাউস সার্জ প্রটেক্টর বা মোটর-রেটেড সার্জ সাপ্রেসর ক্যাপাসিটর ডাইলেকট্রিকে পৌঁছানোর আগে ক্ষণস্থায়ী ওভারভোল্টেজগুলি শোষণ করে।
• চাপ ট্যাংক বজায় রাখুন — একটি সঠিকভাবে চার্জ করা মূত্রাশয় চাপের ট্যাঙ্ক পাম্পকে শর্ট-সাইকেল চালানো থেকে বিরত রাখে, প্রতিদিন উচ্চ-ইনরাশ স্টার্টআপ ইভেন্টের সংখ্যা নাটকীয়ভাবে হ্রাস করে। সাধারণ প্রি-চার্জ চাপ প্রেসার সুইচের কাট-ইন চাপের নীচে 2 PSI তে সেট করা উচিত।
• পর্যাপ্ত বায়ুচলাচল নিশ্চিত করুন — যদি পাম্পটি একটি ক্যাবিনেট বা গর্তে আবদ্ধ থাকে, তাহলে মোটর এবং ক্যাপাসিটরের আবাসনের চারপাশে পর্যাপ্ত বায়ুপ্রবাহ আছে কিনা তা যাচাই করুন। স্থবির গরম বাতাস জীবনকে উল্লেখযোগ্যভাবে ছোট করে।
• বার্ষিক চাক্ষুষ পরিদর্শন — বছরে একবার, ক্যাপাসিটরের কভারটি সরান এবং পূর্বে বর্ণিত শারীরিক ক্ষতির সূচকগুলির জন্য ইউনিটটি পরিদর্শন করুন। ফুলে ওঠা বা ছিদ্রের প্রাথমিক সনাক্তকরণ মোটর ক্ষতি প্রতিরোধ করতে পারে।
• সক্রিয় প্রতিস্থাপন — সমালোচনামূলক অ্যাপ্লিকেশনের জন্য (বিকল্প জল সরবরাহ ছাড়াই বাড়িতে পরিবেশন করা ভাল পাম্প), নির্ধারিত রক্ষণাবেক্ষণের অংশ হিসাবে প্রতি 7-10 বছরে আগে থেকেই CBB60 প্রতিস্থাপন করুন। একটি ক্যাপাসিটরের খরচ একটি জরুরী পরিষেবা কল বা পোড়া মোটর windings খরচ তুলনায় তুচ্ছ.
• টার্মিনাল পরিষ্কার এবং টাইট রাখুন — আলগা বা ক্ষয়প্রাপ্ত টার্মিনাল সংযোগ যোগাযোগ প্রতিরোধ ক্ষমতা বাড়ায়, যা স্থানীয়ভাবে তাপ উৎপন্ন করে এবং অকাল নিরোধক ক্ষতির কারণ হতে পারে। প্রতি বছর যোগাযোগ ক্লিনার দিয়ে টার্মিনাল পরিষ্কার করুন এবং যান্ত্রিক নিবিড়তা নিশ্চিত করুন।

জল পাম্প সিস্টেমে CBB60 ক্যাপাসিটার সম্পর্কে সাধারণ প্রশ্ন

আমি কি পাম্প থেকে আরও শক্তি পেতে নির্দিষ্ট করা থেকে উচ্চতর µF ক্যাপাসিটর ব্যবহার করতে পারি?

না। ক্যাপ্যাসিট্যান্স মান রক্ষণশীলতার আকাঙ্ক্ষার দ্বারা নয়, মোটরের ঘুরার বৈশিষ্ট্য দ্বারা নির্ধারিত হয়। উচ্চতর মান ব্যবহার করলে অক্জিলিয়ারী ওয়াইন্ডিং কারেন্ট ডিজাইনের সীমা ছাড়িয়ে যায়, উইন্ডিং এবং ক্যাপাসিটর উভয়েরই অতিরিক্ত গরম হয়ে যায় এবং ঘন্টা বা দিনের মধ্যে মোটরকে ধ্বংস করতে পারে। রেট করা মান হল সঠিক মান — সময়কাল।

সাময়িকভাবে ক্যাপাসিটর ছাড়া পাম্প চালানো কি নিরাপদ?

না। CBB60 ব্যতীত, একটি PSC মোটর হয় স্টার্ট করতে ব্যর্থ হবে (এবং চেষ্টা করার সময় অতিরিক্ত গরম হবে) অথবা মারাত্মকভাবে ভারসাম্যহীনভাবে চলবে এবং দ্রুত অতিরিক্ত গরম হবে। সঠিক রান ক্যাপাসিটর ছাড়া সংক্ষিপ্তভাবে চালানোর ফলে সহায়ক উইন্ডিং ইনসুলেশন বার্ন হওয়ার ঝুঁকি রয়েছে — একটি ব্যর্থতার মোড যার জন্য সম্পূর্ণ মোটর প্রতিস্থাপন প্রয়োজন।

একটি সাবমার্সিবল পাম্পও কি একটি CBB60 ক্যাপাসিটর ব্যবহার করে?

বেশিরভাগ ডুবো কূপ পাম্প দুই-তারের বা তিন-তারের মোটর কনফিগারেশন ব্যবহার করে। টু-ওয়্যার সাবমারসিবল মোটরগুলির মধ্যে একটি অভ্যন্তরীণ রান ক্যাপাসিটর রয়েছে যা মোটরের মধ্যেই তৈরি করা হয়, যা ফিল্ড-সার্ভিসযোগ্য নয়। থ্রি-ওয়্যার সাবমারসিবল মোটরগুলি একটি বাহ্যিক নিয়ন্ত্রণ বাক্স ব্যবহার করে যাতে একটি স্টার্ট ক্যাপাসিটর থাকে এবং প্রায়শই একটি রান ক্যাপাসিটর থাকে — এই বাক্সের রান ক্যাপাসিটরটি সাধারণত একটি CBB60 বা সমতুল্য হয় এবং এটি ক্ষেত্র-প্রতিস্থাপনযোগ্য। আপনার যদি একটি তিন-তারের সাবমারসিবল পাম্প থাকে যা শুরু করতে ব্যর্থ হয়, তাহলে বাহ্যিক নিয়ন্ত্রণ বাক্সের উপাদানগুলি (রান ক্যাপাসিটর সহ) রোগ নির্ণয় করার প্রথম জিনিস।

পুরানো ক্যাপাসিটরের লেবেলটি পড়ার অযোগ্য হলে আমি কীভাবে সঠিক প্রতিস্থাপন খুঁজে পাব?

প্রথমে, মোটর নেমপ্লেট পরীক্ষা করুন — অনেক মোটর প্রস্তুতকারক প্রয়োজনীয় ক্যাপাসিটরের মান সরাসরি মোটরের ডেটা প্লেটে প্রিন্ট করে। যদি না হয়, অনলাইনে মোটর মডেল নম্বর দেখুন বা প্রস্তুতকারকের সাথে যোগাযোগ করুন। শেষ অবলম্বন হিসাবে, পুরানো ক্যাপাসিটরের ভৌত মাত্রা পরিমাপ করুন, এর নেমপ্লেট থেকে মোটরের HP রেটিং অনুমান করুন এবং উপরের সারণীটি একটি প্রারম্ভিক নির্দেশিকা হিসাবে ব্যবহার করুন — তারপর ইনস্টলেশনের আগে একজন ইলেকট্রিশিয়ানের সাথে যাচাই করুন৷
