104J ক্যাপাসিটরের মান ব্যাখ্যা করা হয়েছে: CBB60 ক্যাপাসিটর গাইড

একটি ক্যাপাসিটরের উপর 104J এর মানে কি?

104J একটি ক্যাপাসিটরের বডিতে প্রিন্ট করা মানে কম্পোনেন্টটির ক্যাপাসিট্যান্স 100,000 পিকোফ্যারাড, যা 0.1 মাইক্রোফ্যারাডের সমান, যার সহনশীলতা প্লাস বা মাইনাস 5 শতাংশ। প্রথম দুটি সংখ্যা, 10, তাৎপর্যপূর্ণ পরিসংখ্যান, তৃতীয় সংখ্যা, 4, আপনাকে বলে যে এই দুটি সংখ্যার পরে কত শূন্য যোগ করতে হবে যখন ফলাফলটি পিকোফ্যারাডে প্রকাশ করা হয় এবং J অক্ষরটি হল সহনশীলতা কোড যা সাংখ্যিক অংশ অনুসরণ করে। এই তিন-সংখ্যা-প্লাস-অক্ষর মার্কিং সিস্টেমটি বিদ্যমান কারণ ছোট সিরামিক ডিস্ক ক্যাপাসিটর, একচেটিয়া মাল্টিলেয়ার ক্যাপাসিটর এবং অনেক ফিল্ম ক্যাপাসিটরের বডি খুব ছোট থাকে যাতে পঠনযোগ্য পাঠ্যে একটি ইউনিট প্রতীক সহ পূর্ণ দশমিক মান মুদ্রণ করা যায়, তাই নির্মাতারা পরিবর্তে একটি কমপ্যাক্ট শর্টহ্যান্ড গ্রহণ করেন।

একবার প্যাটার্নটি বোঝা গেলে, অনুরূপ মার্কিং পড়া বিভ্রান্তিকর না হয়ে রুটিন হয়ে যায়। একটি 103J ক্যাপাসিটর হল 10,000 পিএফ বা 0.01 মাইক্রোফ্যারাডস, একটি 224J ক্যাপাসিটর হল 220,000 pF বা 0.22 মাইক্রোফ্যারাডস এবং একটি 474J ক্যাপাসিটর হল 470,000 pF বা 0.47 মাইক্রোফ্যারাডস। সহনশীলতা অক্ষরটি নামমাত্র মূল্যের পরিবর্তে সেই নামমাত্র চিত্রের চারপাশে গ্যারান্টিযুক্ত নির্ভুলতার পরিসর পরিবর্তন করে, তাই একটি 104K এবং একটি 104J উভয়ই একটি তাজা, অক্ষত অংশে 0.1 মাইক্রোফ্যারাডের কাছাকাছি পরিমাপ করে, তবে K সংস্করণটি একটি বিস্তৃত প্লাস বা বিয়োগ 10 শতাংশ ছড়িয়ে দেওয়ার অনুমতি দেয় যখন J সংস্করণটি 5 শতাংশ প্লাস বা টাইট ব্যান্ডে ধরে থাকে।

এই কোডিং অভ্যাসটি একটি কারখানা বা একটি দেশের জন্য অনন্য নয়। এটি একটি শেয়ার্ড ইন্ডাস্ট্রি কনভেনশনে ফিরে আসে যা ছড়িয়ে পড়ে কারণ এটি নির্মাতারা শুধুমাত্র চারটি অক্ষর ব্যবহার করে একটি উপাদানের উপর একটি মান স্ট্যাম্প করতে দেয়, সেই উপাদানটি টেলিভিশন, একটি ওয়াশিং মেশিন কন্ট্রোল বোর্ড, পাওয়ার সাপ্লাই বা একটি শিল্প সেন্সরে শেষ হয়েছে কিনা তা নির্বিশেষে। নিয়মিতভাবে ইলেকট্রনিক্সের সাথে কাজ করা যে কেউ শেষ পর্যন্ত বারবার এক্সপোজারের মাধ্যমে সাধারণ তিন-সংখ্যার কোডগুলি মুখস্থ করে ফেলে, একইভাবে প্লাম্বিং ফিটিংগুলির সাথে কাজ করা কেউ প্রতিটিকে দেখার প্রয়োজন ছাড়াই সাধারণ পাইপের ব্যাসগুলি মুখস্থ করে।

সম্পূর্ণরূপে থ্রি-ডিজিট এবং লেটার সিস্টেম ডিকোডিং

104J শৈলীর ক্যাপাসিটারগুলির কোডিং কনভেনশন বিশ্বব্যাপী বিক্রি হওয়া বেশিরভাগ ডিস্ক, সিরামিক এবং ছোট ফিল্ম ক্যাপাসিটারগুলিতে ব্যবহৃত একই যুক্তি অনুসরণ করে। নির্মাতারা এই শর্টহ্যান্ডের উপর নির্ভর করে কারণ একটি উপাদানের উপর পাঁচ বা ছয়টি অক্ষর স্ট্যাম্পিং করা চালের দানার আকার একটি ইউনিট প্রতীকের সাথে একটি পূর্ণ দশমিক মান মুদ্রণের চেয়ে অনেক সহজ, এবং কারণ একটি প্রমিত সিস্টেম মানে একটি ব্র্যান্ডের যন্ত্রাংশের উপর প্রশিক্ষিত একজন প্রযুক্তিবিদ অন্য ব্র্যান্ডের অংশগুলি পড়তে পারে না।

সাধারণ তিন-সংখ্যার ক্যাপাসিটর কোড এবং তাদের সমতুল্য মান
মুদ্রিত কোড	পিএফ-এ মান	µF-এ মান	সাধারণ ব্যবহার
101J	100 পিএফ	0.0001 µF	উচ্চ-ফ্রিকোয়েন্সি বাইপাস, আরএফ টিউনিং
102J	1,000 পিএফ	0.001 µF	নয়েজ ফিল্টারিং, আরএফ কাপলিং
103J	10,000 pF	0.01 µF	লজিক সার্কিটে ডিকপলিং
104J	100,000 পিএফ	0.1 µF	সাধারণ বাইপাস, পাওয়ার সাপ্লাই মসৃণ
154জে	150,000 pF	0.15 µF	স্নাবার নেটওয়ার্ক, ইএমআই দমন
224J	220,000 pF	0.22 µF	মোটর স্টার্ট অ্যাসিস্ট, টাইমিং সার্কিট
334J	330,000 pF	0.33 µF	অডিও ফিল্টারিং, পাওয়ার লাইন কাপলিং
474J	470,000 pF	0.47 µF	অডিও কাপলিং, স্নাবার নেটওয়ার্ক
105J	1,000,000 pF	1 µF	পাওয়ার সাপ্লাই বাল্ক ফিল্টারিং

সহনশীলতা অক্ষরগুলি সাংখ্যিক মান থেকে একটি পৃথক মান অনুসরণ করে, এবং এটি এমন একটি বিন্দু যা এই চিহ্নগুলি পড়তে নতুন যারা লোকেদের নিয়ে যায়। J মানে প্লাস বা মাইনাস 5 শতাংশ, K মানে প্লাস বা মাইনাস 10 শতাংশ, M মানে প্লাস বা মাইনাস 20 শতাংশ, F মানে প্লাস বা মাইনাস 1 শতাংশ এবং G মানে প্লাস বা মাইনাস 2 শতাংশ। একটি সার্কিটে যেখানে সময় নির্ভুলতা বা ফিল্টার কাটঅফ ফ্রিকোয়েন্সি গুরুত্বপূর্ণ, J বা F এর মতো একটি কঠোর সহনশীলতা একটি উত্পাদন ব্যাচ জুড়ে আচরণকে অনুমানযোগ্য রাখে, যখন M-এর মতো একটি শিথিল সহনশীলতা মৌলিক বাইপাস বা শব্দ দমন ভূমিকার জন্য গ্রহণযোগ্য যেখানে সঠিক মানটি একটি সুনির্দিষ্ট লক্ষ্যকে আঘাত করার পরিবর্তে একটি বিস্তৃত পরিসরের মধ্যে পড়তে হবে।

কেন তৃতীয় অঙ্ক একটি গুণক এবং শুধু অন্য চিত্র নয়

বিভ্রান্তির একটি সাধারণ বিষয় হল তিনটি সংখ্যাকে বিবেচনা করা হচ্ছে যেন সেগুলি উল্লেখযোগ্য পরিসংখ্যান, যা ভুল পড়ার দিকে পরিচালিত করে। সঠিক পন্থা হল শুধুমাত্র প্রথম দুটি সংখ্যাকে ভিত্তি সংখ্যা হিসাবে বিবেচনা করা, তারপরে তৃতীয় সংখ্যাটিকে পিকোফ্যারাডগুলিতে প্রয়োগ করা একটি পাওয়ার-অফ-টেন গুণক হিসাবে বিশুদ্ধভাবে ব্যবহার করা। 104-এর জন্য, ভিত্তি সংখ্যা হল 10 এবং গুণক হল 10 থেকে চতুর্থ ঘাত, 10কে 10,000 দিয়ে গুণ করলে, যা 100,000 পিকোফ্যারাডের সমান। 475-এ একই যুক্তি প্রয়োগ করলে 47-এর বেস এবং 10-এর গুণক পঞ্চম পাওয়ার পাওয়া যায়, যা 4,700,000 পিকোফ্যারাড বা 4.7 মাইক্রোফ্যারাড তৈরি করে, যা পাওয়ার ইলেকট্রনিক্সে ব্যবহৃত বৃহত্তর ফিল্ম ক্যাপাসিটারগুলিতে কখনও কখনও দেখা যায়।

ভোল্টেজ রেটিং কোড বরাবর মুদ্রিত

104J স্টাইলের কোড বহনকারী অনেক ক্যাপাসিটরও কাছাকাছি মুদ্রিত একটি পৃথক ভোল্টেজ রেটিং বহন করে, সাধারণত 50V, 100V, 250V, 400V, বা 630V ফিল্মের ধরনগুলির জন্য। এই ভোল্টেজ চিত্রটি হল সর্বাধিক কার্যকরী ভোল্টেজ যা ডাইইলেকট্রিক ভেঙ্গে না পড়ে ক্রমাগত সহ্য করতে পারে এবং এটি ক্যাপাসিট্যান্স মান থেকে সম্পূর্ণ স্বাধীন। 50V এর জন্য রেট করা একটি 104J ক্যাপাসিটর এবং 400V রেট করা একটি 104J ক্যাপাসিটর একটি প্রদত্ত ভোল্টেজে অভিন্ন 0.1 মাইক্রোফ্যারাড চার্জ সঞ্চয় করে, কিন্তু 400V সংস্করণ উচ্চতর ক্রমাগত চাপ থেকে বাঁচতে একটি ঘন বা ভিন্ন ডাইইলেকট্রিক উপাদান ব্যবহার করে, যার কারণে এটি শারীরিকভাবে বড় এবং সাধারণত বেশি খরচ হয়।

কিভাবে CBB60 ক্যাপাসিটার এই মান সিস্টেমের সাথে সম্পর্কিত

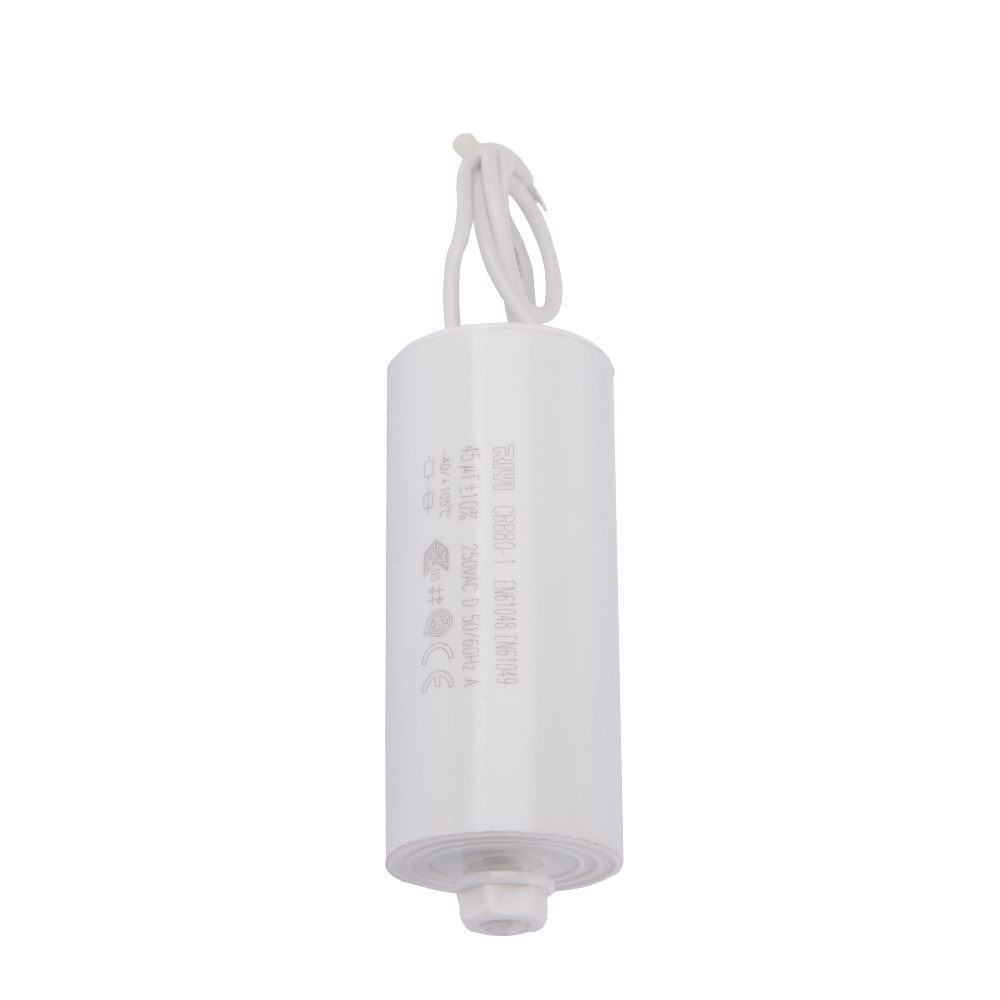

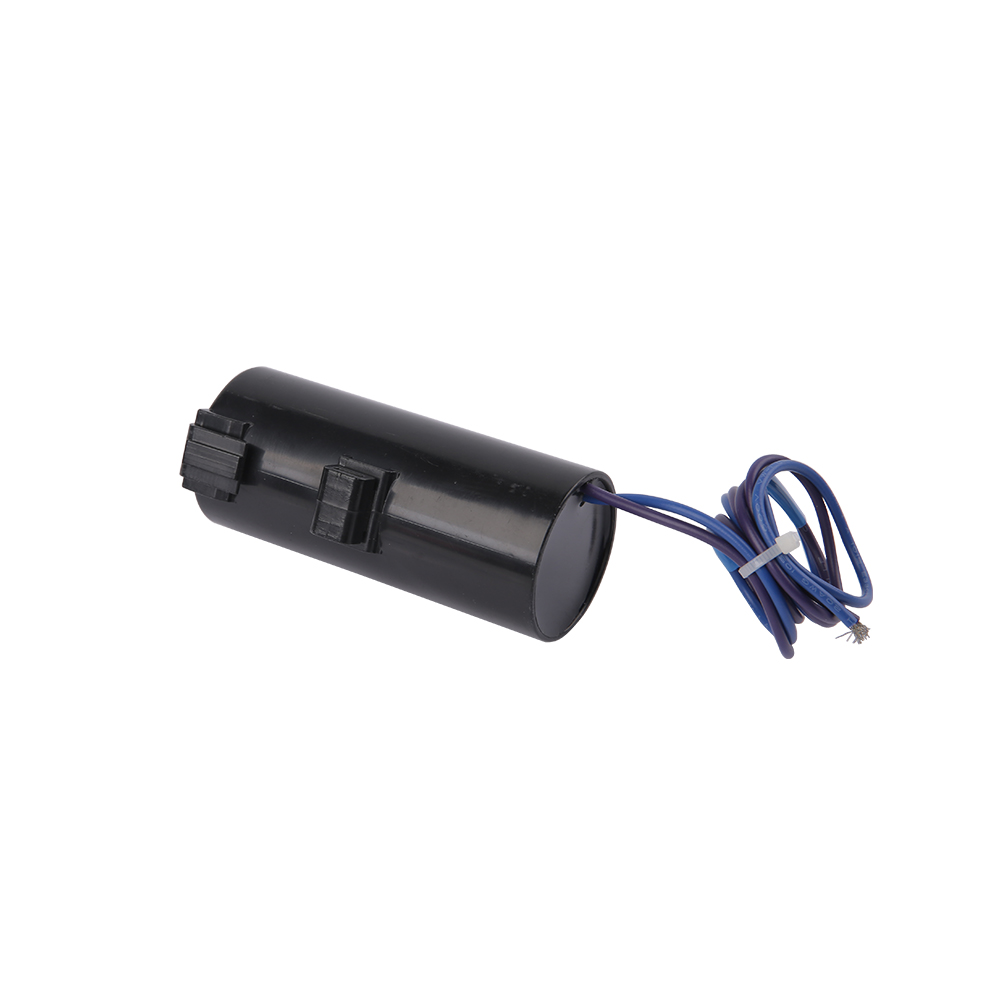

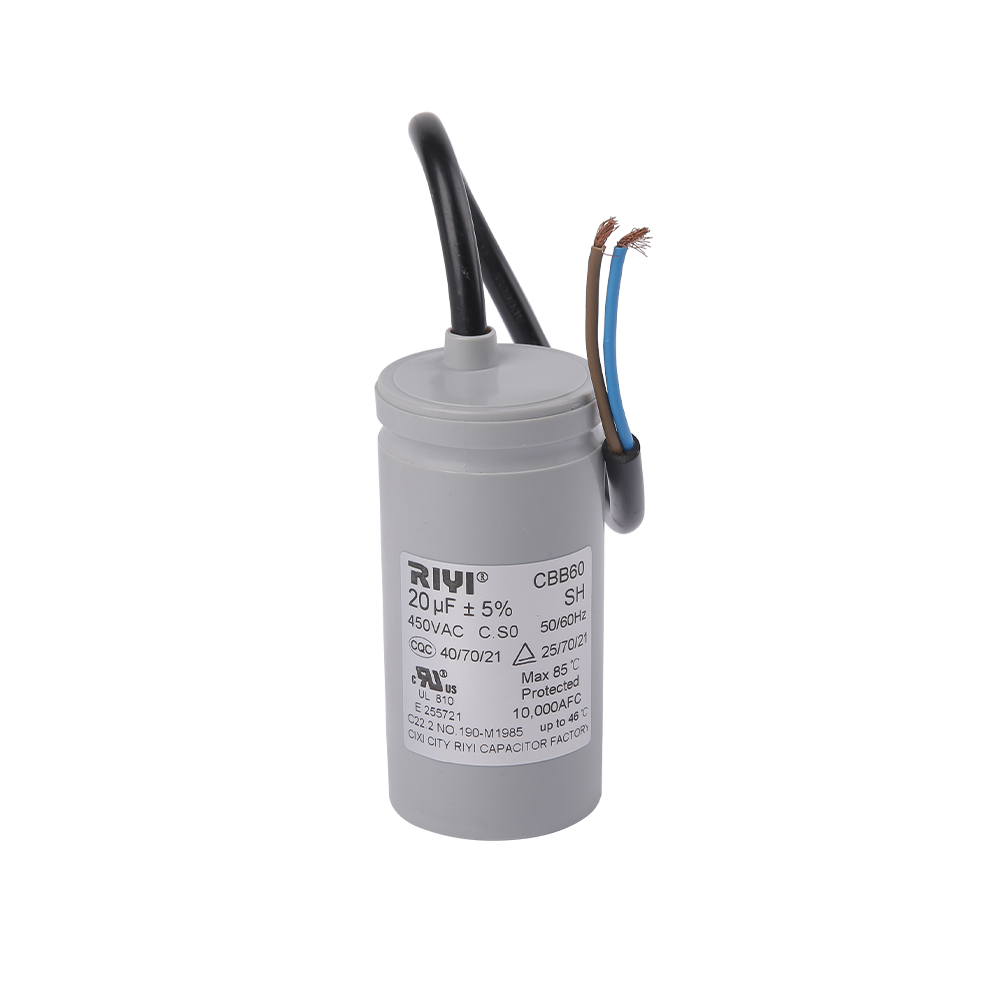

A CBB60 ক্যাপাসিটর একটি ধাতব পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর যা বিশেষভাবে এসি ইন্ডাকশন মোটর চালানোর জন্য নির্মিত , সাধারণত পানির পাম্প, ফ্যান, কম্প্রেসার এবং অন্যান্য ঘূর্ণায়মান সরঞ্জামগুলিতে পাওয়া একক-ফেজ মোটর। 104J চিহ্নিত একটি ছোট সিরামিক ডিস্কের বিপরীতে, একটি CBB60 ক্যাপাসিটর একটি বৃহত্তর নলাকার বা ডিম্বাকার উপাদান যা ক্রমাগত AC ভোল্টেজের জন্য রেট করা হয়, সাধারণত 250V বা 450V, এবং এটিকে তিন-সংখ্যার pF কোডের পরিবর্তে সরাসরি মাইক্রোফ্যারাডে লেবেল করা হয়, কারণ সারফেস এরিয়াতে যথেষ্ট পরিমাণে প্রিন্ট করার জন্য যথেষ্ট পরিমাণে র্যাভল কেস রয়েছে। সহনশীলতা, এবং ফ্রিকোয়েন্সি তথ্য।

যদিও CBB60 ইউনিট শর্টহ্যান্ড কোডিং এড়িয়ে যায়, অন্তর্নিহিত ক্যাপাসিট্যান্স গণিত ছোট কোডেড অংশগুলির সাথে অভিন্ন। একটি CBB60 ক্যাপাসিটর 25 মাইক্রোফ্যারাড রেট করা 0.1 মাইক্রোফ্যারাড সিরামিক ক্যাপাসিটরের মতো একই ধরনের চার্জ সম্পর্ক সঞ্চয় করে, প্রায় 250 গুণ বড় স্কেলে, এবং সংক্ষিপ্ত ডিসি ফিল্টারিং ডালের পরিবর্তে টেকসই এসি রিপল কারেন্টের জন্য উপযোগী একটি ডাইইলেক্ট্রিক এবং নির্মাণ দ্বারা নির্মিত। যে কেউ একটি CBB60 মোটর চালিত ক্যাপাসিটরের সাথে 104J কোডেড একটি ছোট সিগন্যাল ক্যাপাসিটরের তুলনা করলে তিনি সত্যিই দুটি ভিন্ন কাজের তুলনা করছেন: মাইক্রোফ্যারাড-ভগ্নাংশ স্তরে সিগন্যাল কন্ডিশনিং বনাম দশটি মাইক্রোফ্যারাডে মোটর ফেজ-শিফটিং।

মোটর নেমপ্লেট এবং পাম্প ম্যানুয়ালগুলিতে পাওয়া সাধারণ CBB60 ক্যাপ্যাসিট্যান্স মানগুলি 1.5 µF থেকে 50 µF পর্যন্ত, সাধারণ স্টক মানগুলির সাথে 4 µF, 6 µF, 8 µF, 10 µF, 16 µF, 20 ,F2µF, 20 µF, 5µF 35 µF, 40 µF, এবং 45 µF। একটি মোটরের জন্য সঠিক CBB60 মান নির্বাচন করা ঐচ্ছিক অনুমান কাজ নয়; ক্যাপাসিটরের মানটি মোটর প্রস্তুতকারকের দ্বারা বাছাই করা হয় উইন্ডিং ডিজাইনের উপর ভিত্তি করে এবং অমিল মান পরিবর্তনের ফলে টর্ক শুরু হয়, কারেন্ট চালু হয় এবং মোটর উইন্ডিংয়ে তাপ তৈরি হয়।

একটি CBB60 ক্যাপাসিটরের ভৌত নির্মাণ

একটি CBB60 ক্যাপাসিটরের অভ্যন্তরীণ কাঠামো একটি ধাতব অ্যালুমিনিয়াম বা দস্তা স্তরের সাথে পাতলা পলিপ্রোপিলিন ফিল্ম ব্যবহার করে যার পৃষ্ঠে সরাসরি জমা হয়, ফ্ল্যাট প্লেট হিসাবে স্ট্যাক করার পরিবর্তে একটি কমপ্যাক্ট সিলিন্ডারে ক্ষত হয়। এই ধাতব ফিল্ম নির্মাণ ক্যাপাসিটরকে একটি স্ব-নিরাময় বৈশিষ্ট্য দেয়: যদি ভোল্টেজের চাপে ডাইইলেকট্রিকের একটি ক্ষুদ্র দুর্বল স্থান ভেঙ্গে যায়, তবে স্থানীয় তাপ ঠিক সেই জায়গার চারপাশে পাতলা ধাতব স্তরকে বাষ্পীভূত করে, পুরো ক্যাপাসিটরটিকে পরিষেবার বাইরে না নিয়ে তাত্ক্ষণিকভাবে ত্রুটিটিকে বিচ্ছিন্ন করে। CBB60-এর মতো ধাতব ফিল্ম ক্যাপাসিটারগুলিকে অন্য ডাইইলেক্ট্রিক ধরণের তুলনায় ক্রমাগত AC মোটর শুল্কের জন্য পছন্দ করা হয় যার মধ্যে এই স্ব-ক্লিয়ারিং আচরণের অভাব রয়েছে।

বাইরের কেসটি সাধারণত একটি ইপোক্সি রজন বা অনুরূপ পটিং যৌগ দিয়ে ভরা একটি শক্ত প্লাস্টিকের খোসা, যা আর্দ্রতা বন্ধ করে দেয় এবং একটি চলমান মোটর উৎপন্ন কম্পনের বিরুদ্ধে যান্ত্রিক স্থিতিশীলতা প্রদান করে। দুই বা তিনটি টার্মিনাল লগ উপরের দিক থেকে প্রসারিত, মানক কোদাল সংযোগকারীকে গ্রহণ করার জন্য আকারের, এবং অনেক CBB60 ইউনিটে কেস ডিজাইনে একটি অন্তর্নির্মিত চাপ-ত্রাণ ব্যবস্থাও অন্তর্ভুক্ত করে, যাতে অভ্যন্তরীণ চাপ যদি একটি ত্রুটির অবস্থা থেকে তৈরি হয়, তাহলে কেসটি অপ্রত্যাশিতভাবে ফেটে যাওয়ার পরিবর্তে একটি নিয়ন্ত্রিত উপায়ে বের করে দেয়।

অ্যাপ্লিকেশনের সাথে ক্যাপাসিটরের মান মেলে

একটি ছোট কোডেড ক্যাপাসিটর এবং একটি CBB60 স্টাইলের রান ক্যাপাসিটরের মধ্যে নির্বাচন করা বৈদ্যুতিক ভূমিকাতে নেমে আসে যে উপাদানটি খেলে, ব্যক্তিগত পছন্দ নয়। নীচের তালিকাটি দুটি ক্যাপাসিটর পরিবারকে এমন পরিস্থিতিতে দেখায় যেখানে প্রতিটিই সঠিক পছন্দ।

প্রিন্টেড সার্কিট বোর্ডে সিগন্যাল-লেভেল ফিল্টারিং, ডিকপলিং এবং টাইমিং কোডেড সিরামিক বা ফিল্ম ক্যাপাসিটারের জন্য 104J এর মতো, যেহেতু এই ভূমিকাগুলির একটি কমপ্যাক্ট ফুটপ্রিন্টে ছোট, স্থিতিশীল মান প্রয়োজন।
একক-ফেজ এসি মোটরগুলির জন্য মোটর ফেজ-শিফটিং-এর জন্য একটি CBB60 বা সমতুল্য রান ক্যাপাসিটর প্রয়োজন, যেহেতু এই ভূমিকাগুলির জন্য ক্রমাগত লাইন ভোল্টেজ এবং রিপল কারেন্টের জন্য একটি বড় ক্যাপাসিট্যান্স রেট করা প্রয়োজন।
একটি AC লাইন জুড়ে রাখা যেকোনো ক্যাপাসিটর, এমনকি সংক্ষিপ্তভাবে, সরবরাহ ভোল্টেজের উপরে মার্জিন সহ একটি AC ভোল্টেজ রেটিং বহন করা উচিত, এই কারণে CBB60 ইউনিটগুলিকে 250V বা 450V রেটিং দেওয়া হয়, ছোট সিরামিক যন্ত্রাংশগুলিতে সাধারণ DC ভোল্টেজের রেটিংগুলির পরিবর্তে।
প্রতিস্থাপন ক্যাপাসিটরগুলি উল্লিখিত সহনশীলতা ব্যান্ডের মধ্যে মূল মাইক্রোফ্যারাড মানের সাথে মিলিত হওয়া উচিত, যেহেতু একটি ছোট আকারের বা বড় আকারের মান প্রতিস্থাপন করা মোটর ফেজ কোণ পরিবর্তন করে এবং মোটর জীবনকে ছোট করতে পারে।
উচ্চ পরিবেষ্টিত তাপ বা ক্রমাগত শুল্ক চক্র সহ পরিবেশগুলি উচ্চ তাপমাত্রার রেটিং সহ CBB60 ক্যাপাসিটারের পক্ষে, যেহেতু স্থায়িত্বশীল তাপ হল প্রধান কারণগুলির মধ্যে একটি যা ধীরে ধীরে ফিল্ম ক্যাপাসিটরের আয়ুষ্কাল হ্রাস করে।

মোটর মেরামত প্রযুক্তিবিদদের দ্বারা সংগৃহীত ফিল্ড ডেটা এবং সাধারণ অ্যাপ্লায়েন্স পরিষেবা সাহিত্যে উল্লেখ করা ধারাবাহিকভাবে দেখায় যে একটি রান ক্যাপাসিটরের মান তার রেটযুক্ত মাইক্রোফ্যারাড চিত্রের 10 শতাংশেরও বেশি নীচে প্রবাহিত হয় তা লক্ষণীয়ভাবে হ্রাসকৃত স্টার্টিং টর্ক এবং সিঙ্গেল-ফেজ কম্প্রেসার এবং পাম্প মোটরগুলিতে উচ্চতর অপারেটিং কারেন্টের সাথে সম্পর্কযুক্ত, যা সাধারণত একটি স্প্যাসিটর ক্যাপাসিটরের সাথে একটি স্প্যাসিটর ক্যাপাসিটরের রেট কম হয়। সাধারণ-উদ্দেশ্য সিগন্যাল ক্যাপাসিটারগুলিতে গ্রহণযোগ্য লোজার ব্যান্ডের পরিবর্তে প্লাস বা বিয়োগ 5 শতাংশের মতো ব্যান্ড।

সঠিক মানের জন্য একটি মোটর নেমপ্লেট পড়া

বেশিরভাগ একক-ফেজ মোটর যেগুলির জন্য একটি রান ক্যাপাসিটরের প্রয়োজন হয় সেগুলির সঠিক মাইক্রোফ্যারাড মান এবং ভোল্টেজ রেটিং সরাসরি নেমপ্লেটে তালিকাভুক্ত করা হয়, প্রায়শই "ক্যাপ 20uF 450V" এর মতো কিছু হিসাবে দেখানো হয়। যখন নেমপ্লেটটি অনুপস্থিত বা জীর্ণ হয়ে যায়, তখন মূল ক্যাপাসিটর নিজেই, যদি এটি এখনও পাঠযোগ্য হয় তবে পরবর্তী সেরা রেফারেন্স। যদি কোনটিই উপলব্ধ না হয়, একটি প্রস্তুতকারকের ক্রস-রেফারেন্স চার্ট ব্যবহার করে মোটরের অশ্বশক্তি এবং ভোল্টেজ রেটিং এর সাথে মিলে যাওয়াই হল আদর্শ ফলব্যাক পদ্ধতি, যেহেতু একটি প্রদত্ত হর্সপাওয়ার এবং ভোল্টেজে মোটর ওয়াইন্ডিং ডিজাইনগুলি উপযুক্ত ক্যাপাসিট্যান্স মানগুলির একটি সংকীর্ণ পরিসরের চারপাশে ক্লাস্টার করতে থাকে।

104J স্টাইল ক্যাপাসিটারের সাথে CBB60 ক্যাপাসিটর পাশাপাশি তুলনা করা হচ্ছে

দুটি ক্যাপাসিটর পরিবারকে একে অপরের পাশে স্থাপন করা ব্যবহারিক পার্থক্যগুলিকে এক নজরে দেখতে সহজ করে তোলে, যদিও উভয়ই শেষ পর্যন্ত একই মৌলিক পদার্থবিদ্যা ব্যবহার করে বৈদ্যুতিক চার্জ সঞ্চয় করে।

104J শৈলী ক্যাপাসিটর এবং CBB60 ক্যাপাসিটরের মধ্যে মূল পার্থক্য
বৈশিষ্ট্য	104J স্টাইল ক্যাপাসিটর	CBB60 ক্যাপাসিটর
সাধারণ ক্যাপাসিট্যান্স	একটি মাইক্রোফ্যারাডের ভগ্নাংশ	1.5 থেকে 50 মাইক্রোফ্যারাড
প্রাথমিক দায়িত্ব	সিগন্যাল ফিল্টারিং, ডিকপলিং	মোটর ফেজ-শিফটিং, চলমান সহায়তা
ভোল্টেজ রেটিং শৈলী	ডিসি ওয়ার্কিং ভোল্টেজ, কম থেকে মাঝারি	ক্রমাগত এসি ভোল্টেজ, 250V বা 450V
লেবেল পদ্ধতি	তিন-সংখ্যার প্লাস লেটার কোড	সম্পূর্ণ মাইক্রোফ্যারাড মান কেসের উপর মুদ্রিত
শারীরিক আকার	ছোট, বোর্ড-মাউন্ট করা	লগ টার্মিনাল সহ বড় নলাকার কেস
ডিউটি চক্র এক্সপোজার	বিরতিহীন, কম লহরী স্রোত	ক্রমাগত, টেকসই রিপল স্রোত

পার্থক্যটি সবচেয়ে বেশি গুরুত্বপূর্ণ যখন কেউ সমস্যা সমাধানের সরঞ্জাম এবং পাশাপাশি দুটি অপরিচিত ক্যাপাসিটার খুঁজে পায়, একটি ছোট এবং কোডেড, একটি বড় এবং সাধারণ মাইক্রোফ্যারাডে মুদ্রিত। একটি উপাদান কোন পরিবারের অন্তর্গত তা অবিলম্বে তা সংকুচিত করে যে এটি কী ভূমিকা পালন করে এবং কোন ধরনের প্রতিস্থাপনের অংশটি উপযুক্ত তা অনুমান করার পরিবর্তে, উভয় অংশই কেবলমাত্র ক্যাপাসিটর লেবেলযুক্ত হওয়ায় উভয় অংশই বিনিময়যোগ্য ফাংশনগুলি পরিবেশন করে।

ক্যাপাসিটরের মান পরীক্ষা এবং যাচাই করা

নিশ্চিত করা যে একটি ক্যাপাসিটর এখনও তার মুদ্রিত মানের সাথে মেলে, এটি একটি 104J শৈলী কোড বা একটি CBB60 লেবেল বহন করে, সঠিক মিটারের সাথে একটি দ্রুত পরীক্ষা। একটি ক্যাপাসিট্যান্স পরিসীমা সহ একটি ডিজিটাল মাল্টিমিটার, বা একটি ডেডিকেটেড LCR মিটার, প্রকৃত সঞ্চিত ক্যাপাসিট্যান্স সরাসরি পড়ে। উপাদানটি প্রথমে সম্পূর্ণরূপে নিষ্কাশন করা উচিত, যেহেতু একটি চার্জযুক্ত ক্যাপাসিটর একটি মিটারের ক্ষতি করতে পারে বা একটি মিথ্যা রিডিং দিতে পারে।

একটি বেসিক ক্যাপাসিট্যান্স চেকের জন্য ধাপ

পরীক্ষার আগে সার্কিট বা মোটর থেকে ক্যাপাসিটরটিকে সম্পূর্ণভাবে সংযোগ বিচ্ছিন্ন করুন, যেহেতু একটি ক্যাপাসিটর এখনও একটি লাইভ সার্কিটে তারের সাথে যুক্ত ভুল রিডিং দেবে এবং সঞ্চিত চার্জ থেকে একটি শক ঝুঁকি উপস্থাপন করতে পারে। একটি খালি স্ক্রু ড্রাইভারের পরিবর্তে একটি ইনসুলেটেড রেসিস্টর সীসা দিয়ে তার টার্মিনালগুলিকে সংক্ষেপে ব্রিজ করে ক্যাপাসিটরটিকে ডিসচার্জ করুন, যেহেতু সরাসরি শর্ট টার্মিনালগুলিকে পিট করতে পারে। মিটারটিকে ক্যাপাসিট্যান্স ফাংশনে সেট করুন, দুটি টার্মিনালের সাথে লিডগুলিকে সংযুক্ত করুন এবং প্রিন্ট করা মানের সাথে প্রদর্শিত রিডিং তুলনা করুন, উল্লেখিত সহনশীলতা শতাংশের জন্য অনুমতি দিন।

একটি 104J ক্যাপাসিটর 0.095 µF এবং 0.105 µF এর মধ্যে যেকোন জায়গায় তার প্লাস বা বিয়োগ 5 শতাংশ উইন্ডোর ভিতরে বসে এবং স্বাভাবিকভাবে কাজ করছে। 25 µF হিসাবে মুদ্রিত একটি CBB60 ক্যাপাসিটর যা মোটামুটি 20 µF এর নিচে পড়ে সেটি সম্ভবত অবনমিত হয়েছে এবং প্রতিস্থাপন করা উচিত, যেহেতু একটি মোটর চালানোর ক্যাপাসিটর যা তার রেটেড ক্যাপাসিট্যান্সের 20 শতাংশেরও বেশি হারিয়েছে এটি মোটরগুলির একটি সাধারণ কারণ যা গুঞ্জন কিন্তু স্টার্ট করতে ব্যর্থ হয় বা লোডের নিচে ধীরে ধীরে শুরু হয়।

পরীক্ষার আগে শারীরিক সতর্কতা চিহ্নগুলি সনাক্ত করা

একটি চাক্ষুষ পরিদর্শন প্রায়ই একটি মিটার রিডিং তাদের নিশ্চিত করার আগে সমস্যা প্রকাশ করে। একটি CBB60 ক্যাপাসিটর একটি ফুলে যাওয়া বা ফোলা কেস টপ, সিম বরাবর দৃশ্যমান ক্র্যাকিং, বা টার্মিনালের চারপাশে একটি অন্ধকার অবশিষ্টাংশ প্রায় নিশ্চিতভাবে অভ্যন্তরীণভাবে ব্যর্থ হয়েছে, এবং এটিকে পরীক্ষা করলে এটি প্রতিস্থাপনের প্রয়োজন নিশ্চিত করার বাইরে সামান্য অতিরিক্ত তথ্য প্রদান করে। 104J কোডেড ছোট সিরামিক ক্যাপাসিটরগুলি খুব কমই দৃশ্যমান ফোলা দেখায় কারণ তাদের নির্মাণ ফিল্মের ধরন থেকে আলাদা, তবে অংশের চারপাশে বোর্ডে ফাটা সিরামিক বডি বা বিবর্ণ সোল্ডার জয়েন্টগুলি দরকারী ভিজ্যুয়াল ক্লু যা সেই এলাকার কিছু অতিরিক্ত গরম হয়েছে৷

সহনশীলতার বাইরে পড়ে যাওয়া পাঠকে ব্যাখ্যা করা

একটি ফিল্ম ক্যাপাসিটরের উপরে, কমের পরিবর্তে উচ্চতর দিকে প্রবাহিত হওয়া কম সাধারণ কিন্তু এখনও ঘটতে পারে এবং এটি সাধারণত মিটার ক্রমাঙ্কন সমস্যা বা পরিমাপের দিকে নির্দেশ করে যখন ক্যাপাসিট্যান্সের প্রকৃত বৃদ্ধির পরিবর্তে অবশিষ্ট চার্জ এখনও উপস্থিত ছিল, যেহেতু ক্যাপাসিটরগুলি স্বাভাবিক বার্ধক্যের মাধ্যমে ক্যাপাসিট্যান্স অর্জন করে না। একটি পাঠ যা কম প্রবাহিত হয় তা অনেক বেশি ঘন ঘন প্যাটার্ন এবং ধীরে ধীরে অস্তরক ক্ষয়, আর্দ্রতা প্রবেশ, বা পূর্বে বর্ণিত স্ব-নিরাময় ক্লিয়ারিং ইভেন্টগুলির ক্রমবর্ধমান প্রভাব প্রতিফলিত করে, যার প্রতিটি উপাদানটির কার্যকারী জীবনের উপর কার্যকর প্লেট এলাকাকে কিছুটা কমিয়ে দেয়।

ক্যাপাসিটরের কর্মজীবনকে ছোট করে বা প্রসারিত করে এমন ফ্যাক্টর

উভয় ক্যাপাসিটর পরিবারের বয়স একই অন্তর্নিহিত চাপের কারণে, যদিও টাইমস্কেল এবং ব্যর্থতার লক্ষণগুলি তাদের বিভিন্ন চাকরি এবং অপারেটিং পরিবেশের কারণে আলাদা।

তাপ

উচ্চতর পরিবেষ্টিত তাপমাত্রা ধারাবাহিকভাবে একক বৃহত্তম ফ্যাক্টর শর্টনিং ফিল্ম এবং সিরামিক ক্যাপাসিটর লাইফ হিসাবে চিহ্নিত করা হয়, যেহেতু তাপ অস্তরক উপাদান এবং যেকোনো অভ্যন্তরীণ বাঁধাই যৌগগুলির রাসায়নিক ভাঙ্গনকে ত্বরান্বিত করে। একটি CBB60 ক্যাপাসিটর সরাসরি একটি গরম কম্প্রেসার হাউজিংয়ের বিপরীতে মাউন্ট করা একটি অভিন্ন অংশের তুলনায় দ্রুত বয়স হবে যা একটি বায়ু ফাঁক এবং কিছু বায়ুচলাচল সহ মাউন্ট করা হয়, এমনকি উভয়েই একই বৈদ্যুতিক লোড দেখতে পেলেও।

ভোল্টেজ স্ট্রেস

একটি ক্যাপাসিটরকে ধারাবাহিকভাবে তার রেটেড ভোল্টেজের কাছাকাছি বা তার উপরে চালনা করা তার কর্মজীবনকে উল্লেখযোগ্যভাবে সংকুচিত করে এটিকে সেই রেটিং এর নিচে মার্জিন দিয়ে চালানোর তুলনায়। এই কারণেই একটি নামমাত্র 220V বা 240V সাপ্লাই লাইনে 450V-এর জন্য CBB60 রেট দেওয়া, 250V-রেটেড অংশের সাথে মার্জিন ক্লোজ করার পরিবর্তে, এমন অঞ্চলে একটি সাধারণ অভ্যাস যেখানে লাইন ভোল্টেজ ওঠানামা করে বা মাঝে মাঝে স্পাইক হয়।

রিপল কারেন্ট এবং ডিউটি সাইকেল

ক্রমাগত ডিউটিতে ব্যবহৃত ক্যাপাসিটরগুলি, যেমন একটি মোটরে একটি CBB60 যা একটি প্রসারিত ঘন্টা ধরে চলে, শুধুমাত্র সংক্ষিপ্ত, বিরতিহীন বিস্ফোরণে ব্যবহৃত ক্যাপাসিটরের চেয়ে বেশি ক্রমবর্ধমান রিপল কারেন্ট হিটিং অনুভব করে। এটি একটি কারণ যে মোটর চালিত ক্যাপাসিটরগুলি তাদের ক্যাপাসিট্যান্স মানের তুলনায় শারীরিকভাবে বড় হয় অনুরূপ মাইক্রোফ্যারাড রেটিং-এর ছোট সিগন্যাল ক্যাপাসিটরগুলির তুলনায়, যেহেতু বৃহত্তর কেস সারফেস এরিয়া টেকসই কারেন্ট প্রবাহের দ্বারা উত্পন্ন তাপকে নষ্ট করতে সহায়তা করে।

আর্দ্রতা এবং দূষণ

আর্দ্রতা যা ক্যাপাসিটরের শরীরে একটি পথ খুঁজে পায়, তা ক্ষতিগ্রস্থ কেস সিল বা উত্পাদন ত্রুটির মধ্য দিয়েই হোক না কেন, অস্তরক ভাঙ্গনকে ত্বরান্বিত করে এবং ধীরে ধীরে ব্যর্থতার পরিবর্তে হঠাৎ করে হতে পারে। CBB60 ক্যাপাসিটরগুলিতে সিল করা ইপোক্সি-ভর্তি কেসগুলি এই পথটিকে ধীর করার জন্য বিশেষভাবে বিদ্যমান, যে কারণে একটি ফাটল বা ক্ষতিগ্রস্থ কেসকে একটি শক্তিশালী সূচক হিসাবে বিবেচনা করা হয় যে একটি ক্যাপাসিটর প্রতিস্থাপন করা উচিত যদিও এটি এখনও সেই মুহূর্তে সহনশীলতার মধ্যে পরীক্ষা করে।

CBB60 ক্যাপাসিটারগুলির জন্য ইনস্টলেশন এবং তারের বিবেচ্য বিষয়

সঠিক ইনস্টলেশন কার্যক্ষমতা এবং কর্মজীবন উভয়কেই প্রভাবিত করে ঠিক ঠিক ততটাই সঠিক মাইক্রোফ্যারাড মান নির্বাচন করে। একটি CBB60 ক্যাপাসিটর সাধারণত মোটরের স্টার্ট বা রান উইন্ডিং সার্কিটের সাথে সমান্তরালভাবে তারযুক্ত থাকে এবং কেসের টার্মিনাল লেআউট, এটির দুই বা তিনটি লাগা আছে কিনা তা নির্ধারণ করে কিভাবে এটি একক-মূল্য বা দ্বৈত-মূল্যের মোটর অ্যাপ্লিকেশনের সাথে সংযুক্ত হয়।

মাউন্টিং ওরিয়েন্টেশন এবং অবস্থান

একটি CBB60 ক্যাপাসিটর সরাসরি সূর্যের সংস্পর্শ থেকে রক্ষা করা এবং অন্যান্য তাপ-উত্পাদক উপাদানগুলি থেকে দূরে স্থাপন করা কোন বায়ুপ্রবাহবিহীন গরম পৃষ্ঠের সাথে এটিকে মাউন্ট করার তুলনায় এটির ব্যবহারিক কর্মজীবনকে প্রসারিত করে। টার্মিনালগুলি নীচের দিকে মুখ করে উল্লম্ব মাউন্ট করা একটি সাধারণভাবে সাজেস্ট করা হয় ইকুইপমেন্ট ম্যানুয়ালগুলিতে, কারণ এটি টার্মিনাল সংযোগের চারপাশে আর্দ্রতা বা ঘনীভূত হওয়ার সম্ভাবনাকে কমিয়ে দেয়।

টার্মিনাল সংযোগ

স্পেড সংযোগকারীগুলিকে অতিরিক্ত খেলা ছাড়াই ক্যাপাসিটর টার্মিনালের উপর মসৃণভাবে ফিট করা উচিত, যেহেতু একটি আলগা সংযোগ প্রতিবার কারেন্ট প্রবাহিত হওয়ার সময় যোগাযোগ বিন্দুতে স্থানীয় গরম তৈরি করে, যা ধীরে ধীরে সংযোগকারী এবং টার্মিনাল লগ উভয়কেই ক্ষয় করে। ওয়্যার গেজ সার্কিটের প্রত্যাশিত বর্তমান ড্রয়ের সাথে মিলিত হওয়া উচিত এবং সংযোগগুলি যান্ত্রিকভাবে যথেষ্ট সুরক্ষিত হওয়া উচিত যাতে একটি চলমান মোটর কয়েক মাস বা বছরের পরিসেবার কম্পন সহ্য করতে পারে।

প্রতিস্থাপন মান প্রতিস্থাপন পরিসীমা

যখন একটি সঠিক প্রতিস্থাপন মান উপলব্ধ না হয়, একটি সাধারণভাবে উল্লেখ করা ব্যবহারিক নির্দেশিকা মোটর কার্যক্ষমতাকে বস্তুগতভাবে প্রভাবিত না করে মূল রেটযুক্ত মাইক্রোফ্যারাড চিত্রের প্রায় প্লাস বা বিয়োগ 10 শতাংশের মধ্যে একটি বিকল্প CBB60 মানকে অনুমতি দেয়, যদিও আসল নেমপ্লেট মানের যতটা সম্ভব কাছাকাছি থাকা পছন্দের পন্থা থেকে যায় যখনই সেই সঠিক অংশটি উৎস করা যায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

একটি 104J ক্যাপাসিটরের প্রকৃত মাইক্রোফ্যারাড মান কত?

একটি 104J ক্যাপাসিটর 0.1 মাইক্রোফ্যারাড পরিমাপ করে, যা 100,000 পিকোফ্যারাডের সমতুল্য, সেই নামমাত্র মূল্যের চারপাশে প্লাস বা বিয়োগ 5 শতাংশ সহনশীলতা সহ।

একটি CBB60 ক্যাপাসিটর কি একটি অনুরূপ তিন-সংখ্যার কোড দিয়ে চিহ্নিত করা যেতে পারে?

বেশিরভাগ CBB60 ক্যাপাসিটার তিন-সংখ্যার pF শর্টহ্যান্ড ব্যবহার না করে সরাসরি কেসের উপর সম্পূর্ণ মাইক্রোফ্যারাড মান প্রিন্ট করে, কারণ বড় কেসটিতে ভোল্টেজ রেটিং এবং সহনশীলতার সাথে প্লেইন টেক্সট লেবেলিংয়ের জন্য জায়গা রয়েছে।

একটি উচ্চ সহনশীলতা চিঠি সবসময় জে চেয়ে ভাল

না। F বা J-এর মতো কঠোর সহনশীলতার অর্থ হল প্রকৃত মান নামমাত্র চিত্রের কাছাকাছি থাকে, যা টাইমিং এবং ফিল্টার সার্কিটের জন্য গুরুত্বপূর্ণ, কিন্তু সাধারণ বাইপাস ডিউটির জন্য একটি শিথিল সহনশীলতা যেমন K বা M পুরোপুরি গ্রহণযোগ্য এবং প্রায়শই কম ব্যয়বহুল।

কেন CBB60 ক্যাপাসিটারগুলির একটি DC রেটিং এর পরিবর্তে একটি AC ভোল্টেজ রেটিং প্রয়োজন

মোটর চালানোর সময় CBB60 ক্যাপাসিটারগুলি সরাসরি AC লাইন জুড়ে বসে থাকে, তাই তারা ক্রমাগত বিকল্প ভোল্টেজ এবং রিপল কারেন্ট অনুভব করে, যার জন্য একটি ছোট সিরামিক ক্যাপাসিটর সাধারণত পরিচালনা করে সংক্ষিপ্ত DC পালসের পরিবর্তে স্থায়ী AC ডিউটির জন্য একটি ডাইলেক্ট্রিক এবং নির্মাণ রেট করা প্রয়োজন।

ভুল CBB60 মান একটি মোটরে ইনস্টল করা হলে কি হবে

একটি ভুল মাইক্রোফ্যারাড মান মোটর উইন্ডিংগুলির মধ্যে ফেজ কোণ পরিবর্তন করে, যা স্টার্টিং টর্ক কমাতে পারে, চলমান কারেন্ট বাড়াতে পারে এবং অপারেটিং তাপমাত্রা বাড়াতে পারে, মোটরের কাজের জীবনকে ছোট করে।

কিভাবে often should a CBB60 capacitor be checked

কোন সার্বজনীন নির্দিষ্ট ব্যবধান নেই, যেহেতু পরিষেবা জীবন পরিবেষ্টিত তাপমাত্রা, রান টাইম এবং ভোল্টেজের স্থায়িত্বের উপর নির্ভর করে, কিন্তু যখনই একটি মোটর ধীর গতির শুরু, গুঞ্জন বা ট্রিপড ওভারলোড সুরক্ষা দেখায় তখন ক্যাপাসিট্যান্স পরীক্ষা করা একটি যুক্তিসঙ্গত ব্যবহারিক ট্রিগার পয়েন্ট।

একটি CBB60 ক্যাপাসিটরের পরিবর্তে একটি 104J ক্যাপাসিটর ব্যবহার করা যেতে পারে?

না, দুটি বিনিময়যোগ্য নয়। একটি 104J ক্যাপাসিটর শুধুমাত্র 0.1 মাইক্রোফ্যারড ধারণ করে এবং কম সিগন্যাল-লেভেল ভোল্টেজের জন্য রেট করা হয়, যখন একটি মোটরকে একটি ছোট কোডেড ক্যাপাসিটর পরিচালনা করার জন্য তৈরি করা হয় তার থেকে অনেক বেশি একটি ক্রমাগত AC ভোল্টেজ রেটিং-এ দশ হাজার মাইক্রোফ্যারাড প্রয়োজন।

একটি বৃহত্তর CBB60 মাইক্রোফ্যারাড মান সবসময় শক্তিশালী মোটর শুরু কর্মক্ষমতা বোঝায়?

অগত্যা নয়। মোটর উইন্ডিংগুলি প্রস্তুতকারকের দ্বারা বাছাই করা একটি নির্দিষ্ট ক্যাপাসিট্যান্স মানকে ঘিরে ডিজাইন করা হয়েছে এবং নির্দিষ্ট করা থেকে উল্লেখযোগ্যভাবে বড় একটি মান ইনস্টল করা কর্মক্ষমতা উন্নত করার পরিবর্তে উইন্ডিং এবং ক্যাপাসিটরকে অতিরিক্ত গরম করতে পারে, তাই নেমপ্লেটের মানকে আরও বড় বলে ধরে নেওয়ার চেয়ে নিরাপদ পদ্ধতি।

একটি CBB60 ক্যাপাসিটরের স্ব-নিরাময় সম্পত্তি আসলে কী থেকে রক্ষা করে

এটি ছোট, স্থানীয় ডাইইলেকট্রিক দুর্বল পয়েন্টগুলিকে সম্পূর্ণ শর্ট সার্কিটে পরিণত হওয়া থেকে রক্ষা করে, যেহেতু সংক্ষিপ্ত ক্লিয়ারিং ইভেন্টটি ত্রুটিটিকে পুরো ফিল্ম স্তর জুড়ে প্রচার করতে দেওয়ার পরিবর্তে একটি ক্ষুদ্র অঞ্চলে বিচ্ছিন্ন করে, যা ধাতব ফিল্ম নির্মাণ ক্রমাগত AC মোটর শুল্কের জন্য অনুকূল হওয়ার অন্যতম কারণ।

কেন একই 104J কোড সহ দুটি ক্যাপাসিটরের মাঝে মাঝে বিভিন্ন শারীরিক আকার থাকে

দুটি 104J ক্যাপাসিটারের মধ্যে শারীরিক আকারের পার্থক্য সাধারণত একটি ভিন্ন ভোল্টেজ রেটিং বা একটি ভিন্ন অস্তরক উপাদানে নেমে আসে, যেহেতু উভয় কারণই প্রভাবিত করে ডাইইলেকট্রিক স্তরটি কতটা পুরু হওয়া দরকার, যদিও কেসটিতে ছাপানো ক্যাপাসিট্যান্স মান এবং সহনশীলতা অভিন্ন থাকে৷
