1 মাইক্রোফ্যারাড ক্যাপাসিটর গাইড: CBB60 স্পেসিক্স, ব্যবহার এবং প্রতিস্থাপন টিপস

1 মাইক্রোফ্যারাড ক্যাপাসিটর কী এবং কেন এটি গুরুত্বপূর্ণ

A 1 মাইক্রোফ্যারাড (1 µF) ক্যাপাসিটর বৈদ্যুতিক চার্জের ফ্যারাডের এক মিলিয়ন ভাগ সঞ্চয় করে। এটি তুচ্ছ মনে হতে পারে, কিন্তু বাস্তবে এটি ইলেকট্রনিক্সের সবচেয়ে বহুমুখী ক্যাপ্যাসিট্যান্স মানগুলির মধ্যে একটিকে উপস্থাপন করে — টাইমিং সার্কিট, সিগন্যাল কাপলিং, অডিও ফিল্টারিং, পাওয়ার সাপ্লাই ডিকপলিং, এবং মোটর ফেজ-শিফ্ট অ্যাপ্লিকেশন জুড়ে কার্যকর। যখন কেউ একটি "1 µF ক্যাপ" উল্লেখ করে, তখন তারা সাধারণত এমন একটি উপাদানের দিকে নির্দেশ করে যা নির্ভুলতা এবং ন্যূনতম শক্তির ক্ষতি সহ নিম্ন থেকে মধ্য ফ্রিকোয়েন্সি কাজগুলি পরিচালনা করে।

প্রেক্ষাপটে স্কেল রাখার জন্য: একটি ফ্যারাড হল একটি বিশাল পরিমাণ ক্যাপাসিট্যান্স যা বিচ্ছিন্ন উপাদানগুলিতে প্রায় দেখা যায় না। একটি মাইক্রোফ্যারাড 10⁻⁶ ফ্যারাডের সমান, এবং আরএফ ফিল্টারিংয়ের জন্য ব্যবহৃত পিকোফ্যারাড-রেঞ্জ সিরামিক ক্যাপ এবং বাল্ক পাওয়ার স্মুথিংয়ে ব্যবহৃত শত শত-মাইক্রোফ্যারাড ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির মধ্যে আরামদায়কভাবে বসে। সেই মাঝামাঝি জায়গাটি ঠিক যেখানে 1 µF জ্বলজ্বল করে — কম-ফ্রিকোয়েন্সি এসি সিগন্যালের সাথে অর্থপূর্ণভাবে ইন্টারঅ্যাক্ট করতে সক্ষম এবং স্মার্টফোন সার্কিট থেকে ওয়াশিং মেশিনের মোটর বোর্ড পর্যন্ত সবকিছুতে উপস্থিত হওয়ার জন্য যথেষ্ট কমপ্যাক্ট।

দ CBB60 ক্যাপাসিটর ফ্যামিলি, মেটালাইজড পলিপ্রোপিলিন ফিল্ম প্রযুক্তির আশেপাশে নির্মিত, প্রায়শই 1 µF থেকে 100 µF রেঞ্জে উপস্থিত হয়। ক 1 µF CBB60 ক্যাপাসিটর সাধারণত লাইট-ডিউটি মোটর অক্জিলিয়ারী উইন্ডিং, ফ্যান কন্ট্রোল বোর্ড এবং কম-পাওয়ার পাম্প সার্কিটে নিযুক্ত করা হয় যেখানে একটি স্থিতিশীল, দীর্ঘ-জীবনের ফিল্ম ক্যাপাসিটর সস্তা বিকল্পগুলিকে ছাড়িয়ে যায়। এই প্রেক্ষাপটে 1 মাইক্রোফ্যারাড মান কীভাবে আচরণ করে তা বোঝা এই উপাদানগুলিকে সঠিকভাবে নির্বাচন, পরীক্ষা এবং প্রতিস্থাপনের ভিত্তি।

দ Microfarad Unit Explained: Scale, Conversion, and Practical Reference

দ farad (F) is the SI base unit for electrical capacitance. Because one farad is enormous by practical standards — a 1 F capacitor at 5 V would store enough charge to light an LED for hours — engineers work primarily with subdivisions. The most common are:

• মাইক্রোফ্যারাড (µF বা uF) : 1 × 10⁻⁶ F — মোটর ক্যাপাসিটর, অডিও কাপলিং এবং পাওয়ার সাপ্লাই ফিল্টারিং-এ ব্যবহৃত
• ন্যানোফরাড (এনএফ) : 1 × 10⁻⁹ F — টাইমিং সার্কিট এবং উচ্চ-ফ্রিকোয়েন্সি ফিল্টারে ব্যবহৃত হয়; 1 µF = 1,000 nF
• পিকোফরাড (পিএফ) : 1 × 10⁻¹² F — RF, অ্যান্টেনা সার্কিট এবং ক্রিস্টাল অসিলেটরে ব্যবহৃত হয়; 1 µF = 1,000,000 pF

একটি 1 µF ক্যাপাসিটর এর গায়ে "105" লেবেলযুক্ত (সিরামিক মাল্টিলেয়ার প্রকারের জন্য সাধারণ) কোড স্বরলিপি ব্যবহার করে: প্রথম দুটি সংখ্যা ম্যান্টিসা (10) দেয় এবং তৃতীয় সংখ্যাটি পিকোফ্যারাডসে 10 এর সূচক দেয় (5 = 10⁵ pF = 100,000 pF = 0µ1µ1). সরাসরি "1µF" লেবেলযুক্ত একটি অংশ, অথবা µF চিহ্নের পাশাপাশি একটি "1.0" বহন করে, দ্ব্যর্থহীন। সর্বদা ইউনিট মার্কারটি মনোযোগ সহকারে পড়ুন — মোটর ক্যাপাসিটরে nF এর সাথে µF বিভ্রান্ত করার ফলে একটি কম্পোনেন্ট 1,000 গুণ খুব কম ক্যাপাসিট্যান্স হতে পারে, যার ফলে মোটর সম্পূর্ণরূপে চালু হতে ব্যর্থ হয়।

মোটর অ্যাপ্লিকেশনের জন্য, ক্যাপাসিট্যান্স মান সাধারণত মোটর আকারের উপর নির্ভর করে 1 µF এবং 100 µF এর মধ্যে চলে। একটি সিলিং ফ্যানের প্রয়োজন হতে পারে 1 µF থেকে 5 µF; একটি ছোট একক-ফেজ পাম্প মোটরের প্রয়োজন হতে পারে 4 µF থেকে 16 µF; একটি পূর্ণ-আকারের ওয়াশিং মেশিন ড্রাম মোটর সাধারণত 8 µF থেকে 25 µF ব্যবহার করে। 1 µF মান, তাই, ক্ষুদ্রতম ব্যবহারিক মোটর ক্যাপাসিটর অঞ্চলের সাথে মিলে যায় — সহায়ক ফ্যান, ছোট জলের পাম্প এবং হালকা-লোড ইন্ডাকশন মোটর

কিভাবে CBB60 ক্যাপাসিটর কাজ করে এবং কোথায় 1 µF ফিট করে

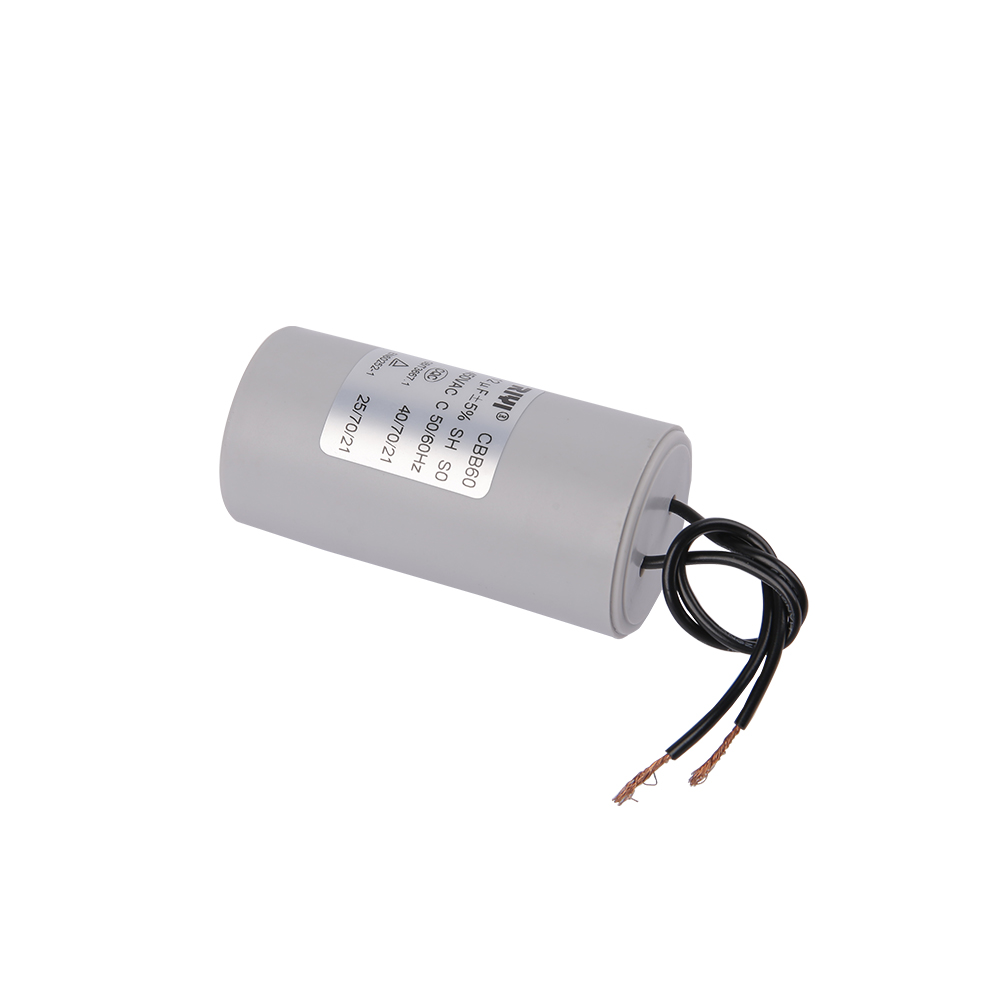

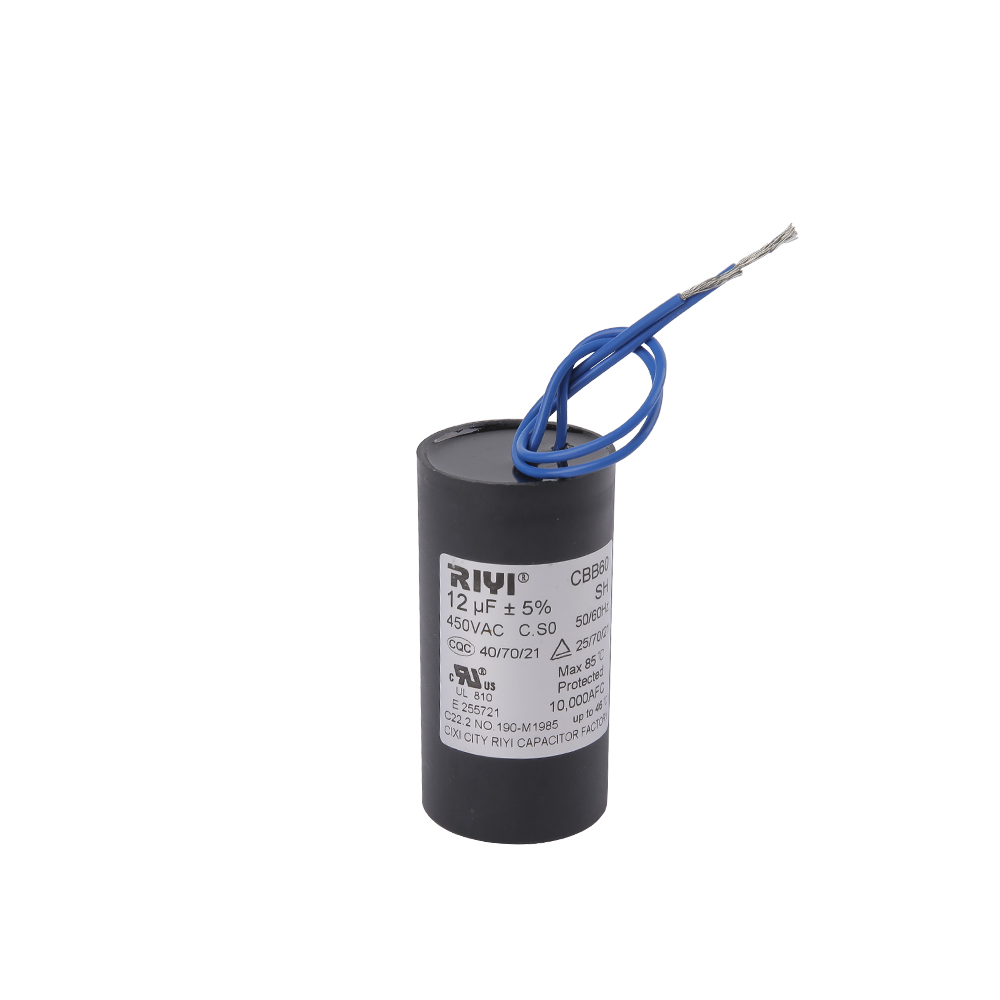

দ CBB60 capacitor is a cylindrical AC motor run capacitor built around a metallized polypropylene (MPP) film dielectric. The "CBB" designation follows the Chinese national standard (GB/T 3667) for metallized film capacitors used in AC motor circuits, while "60" identifies the cylindrical form factor. These capacitors are rated for continuous AC duty — unlike electrolytic start capacitors that are only energized for a second or two at startup, a CBB60 capacitor remains in circuit and energized throughout the entire motor run cycle.

দ core function of a CBB60 capacitor in a single-phase motor is ফেজ স্থানান্তর . একটি একক-ফেজ এসি পাওয়ার সাপ্লাই নিজেই একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে পারে না - এটি শুধুমাত্র একটি দোলাচল তৈরি করে। অক্জিলিয়ারী (স্টার্ট) উইন্ডিংয়ের সাথে সিরিজে একটি ক্যাপাসিটরকে সংযুক্ত করার মাধ্যমে, সেই ওয়াইন্ডিংয়ের মাধ্যমে কারেন্টকে প্রধান ওয়াইন্ডিং কারেন্টের তুলনায় প্রায় 90 ডিগ্রি সরানো হয়। এই পর্যায় পার্থক্যটি একটি ঘূর্ণায়মান চৌম্বক ক্ষেত্র তৈরি করতে এবং প্রারম্ভিক ঘূর্ণন সঁচারক বল তৈরি করার জন্য যথেষ্ট একটি দ্বি-পর্যায়ের আনুমানিকতা তৈরি করে।

1 µF এ, একটি CBB60 ক্যাপাসিটর তুলনামূলকভাবে পরিমিত ফেজ-শিফ্ট কন্ট্রিবিউশন তৈরি করে, কম স্টার্টিং টর্কের প্রয়োজনীয়তা এবং ছোট অক্জিলিয়ারী উইন্ডিং সহ মোটরগুলির জন্য উপযুক্ত। 50 Hz এ এর প্রতিক্রিয়া (Xc) হিসাবে গণনা করা যেতে পারে:

Xc = 1 / (2π × f × C) = 1 / (2π × 50 × 0.000001) ≈ 3,183 ওহম

60 Hz এ, এটি প্রায় 2,653 ohms এ নেমে আসে। এই উচ্চ প্রতিবন্ধকতার অর্থ হল একটি 1 µF ক্যাপাসিটর শুধুমাত্র একটি ছোট প্রতিক্রিয়াশীল কারেন্ট প্রবাহিত করতে দেয় — ছোট মোটরগুলির জন্য উপযুক্ত যেখানে অক্জিলিয়ারী উইন্ডিং প্রতিরোধ এবং ইন্ডাকট্যান্স নিজেই বেশি। একটি 1 µF CBB60 ক্যাপাসিটরকে একটি মোটরের সাথে পেয়ার করলে যার জন্য 10 µF প্রয়োজন হয়, এর ফলে স্টার্টিং টর্ক, সম্ভাব্য গুনগুন, অক্জিলিয়ারী ওয়াইন্ডিং অতিরিক্ত গরম হওয়া এবং শেষ পর্যন্ত মোটর ব্যর্থতা কমে যাবে।

মেটালাইজড ফিল্মের স্ব-নিরাময় বৈশিষ্ট্য

CBB60 নির্মাণের একটি সংজ্ঞায়িত সুবিধা হল স্ব-নিরাময়। যখন একটি আণুবীক্ষণিক ত্রুটি বা স্থানীয় অস্তরক ভাঙ্গন ঘটে, তখন ফল্টের চারপাশে পাতলা অ্যালুমিনিয়াম বা দস্তা ধাতবকরণ শক্তি নির্গত হওয়ার কারণে প্রায় সঙ্গে সঙ্গে বাষ্প হয়ে যায়। এটি ত্রুটিকে বিচ্ছিন্ন করে এবং অস্তরককে পুনরুদ্ধার করে, বিপর্যয়মূলক শর্ট সার্কিট প্রতিরোধ করে। একটি একক স্ব-নিরাময় ইভেন্ট ক্যাপাসিট্যান্সের একটি নগণ্য হ্রাস ঘটায় — প্রায়ই 0.01%-এর কম — যার অর্থ ক্যাপাসিটর তার অপারেটিং লাইফের উপর অসংখ্য ছোটখাট ত্রুটির ঘটনার পরেও নির্ভরযোগ্যভাবে কাজ করতে থাকে।

এই স্ব-নিরাময় বৈশিষ্ট্যটি একটি কারণ হল CBB60 ক্যাপাসিটরগুলি ক্রমাগত মোটর চালানোর দায়িত্বের জন্য কাগজ বা অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক প্রকারের চেয়ে পছন্দ করে। একটি সাধারণ উচ্চ-মানের CBB60 ক্যাপাসিটরের জন্য রেট করা হয়েছে 60,000 ঘন্টা বা অনুরূপ অবস্থার অধীনে সাধারণ অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটরের জন্য 2,000-5,000 ঘন্টার তুলনায় রেট তাপমাত্রায় ক্রমাগত অপারেশন।

একটি 1 মাইক্রোফ্যারাড CBB60 ক্যাপাসিটর নির্বাচন করার সময় চেক করার জন্য মূল স্পেসিফিকেশন

একটি মোটর অ্যাপ্লিকেশনের জন্য সঠিক 1 µF ক্যাপাসিটর নির্বাচন করা ক্যাপাসিট্যান্স নম্বরের সাথে মেলে। বেশ কিছু আন্তঃনির্ভর স্পেসিফিকেশন নির্ধারণ করে যে উপাদানটি নিরাপদে সঞ্চালন করবে এবং এর রেটেড জীবনকাল স্থায়ী হবে কিনা।

ভোল্টেজ রেটিং: উচ্চতর যেতে নিরাপদ, কখনও কম নয়

একটি 1 µF CBB60 ক্যাপাসিটর প্রতিস্থাপন করার সময় একটি সাধারণ প্রশ্ন হল একটি উচ্চ ভোল্টেজ-রেটেড ইউনিট আসলটির প্রতিস্থাপন করতে পারে কিনা। উত্তরটি হ্যাঁ - একটি 250 VAC ইউনিটকে 450 VAC দিয়ে প্রতিস্থাপন করা সম্পূর্ণরূপে গ্রহণযোগ্য এবং প্রকৃতপক্ষে একটি বড় নিরাপত্তা মার্জিন প্রদান করে৷ ভোল্টেজ রেটিং সর্বাধিক ভোল্টেজের প্রতিনিধিত্ব করে যা ডাইলেকট্রিক ব্রেকডাউন ছাড়াই ক্রমাগত সহ্য করতে পারে। একটি 230 V সার্কিটে একটি 450 VAC ক্যাপাসিটর ব্যবহার করার অর্থ হল ডাইইলেকট্রিক তার স্ট্রেস সীমার নীচে কাজ করে, যা প্রায়শই পরিষেবা জীবনকে প্রসারিত করে। কখনও কম ভোল্টেজ রেটিং প্রতিস্থাপন করবেন না: একটি 370 V সার্কিটে একটি 250 VAC ক্যাপাসিটর দ্রুত ব্যর্থ হওয়ার সম্ভাবনা রয়েছে এবং এটি বিপর্যয়মূলকভাবে করতে পারে।

ক্যাপাসিট্যান্স টলারেন্স এবং মোটর পারফরম্যান্স

মোটর ডিজাইনাররা সহনশীলতার সাথে ক্যাপাসিট্যান্স মান নির্দিষ্ট করে, সাধারণত ±5% বা ±10%, কারণ ক্যাপাসিটরটি ফেজ শিফট তৈরি করতে মোটরের উইন্ডিং ইম্পিডেন্সের সাথে যোগাযোগ করে। ±10% সহনশীলতা সহ একটি 1 µF ক্যাপাসিটর 0.9 µF থেকে 1.1 µF পর্যন্ত পরিমাপ করতে পারে। অধিকাংশ ছোট ফ্যান বা পাম্প মোটর জন্য, এই পরিসীমা গ্রহণযোগ্য. যাইহোক, নির্ভুল মোটর কন্ট্রোল অ্যাপ্লিকেশনগুলির জন্য - পরিবর্তনশীল-গতি ড্রাইভ, HVAC স্ক্রোল কম্প্রেসার, বা চিকিৎসা সরঞ্জাম - কঠোর সহনশীলতা (±5% বা এমনকি ±2%) পরিষেবার তাপমাত্রা পরিসীমা জুড়ে সামঞ্জস্যপূর্ণ টর্ক এবং দক্ষতা বজায় রাখার জন্য নিশ্চিত করা হয়।

CBB60 ক্যাপাসিটর বনাম অন্যান্য মোটর ক্যাপাসিটর প্রকার

দ CBB60 is not the only motor capacitor standard. Understanding where it sits relative to its siblings helps clarify which one a given application needs — and where a 1 µF value makes most sense.

CBB60 বনাম CBB61

CBB60 এবং CBB61 উভয়ই মেটালাইজড পলিপ্রোপিলিন ফিল্ম ডাইইলেক্ট্রিক ব্যবহার করে এবং IEC 60252-1 দ্বারা পরিচালিত হয়। একমাত্র কাঠামোগত পার্থক্য হল ফর্ম ফ্যাক্টর: CBB60 হল নলাকার, CBB61 হল আয়তক্ষেত্রাকার (বাক্স-আকৃতির)। বৈদ্যুতিকভাবে, একটি CBB61 1 µF 250 VAC ইউনিট একটি CBB60 1 µF 250 VAC ইউনিটের সাথে বিনিময়যোগ্য, নিরাপত্তা শ্রেণী, জলবায়ু বিভাগ, এবং টার্মিনাল কনফিগারেশন সমস্ত মেলে। ব্যবহারিক বিবেচনা হল যান্ত্রিক ফিট — অ্যাপ্লায়েন্সের মাউন্টিং ব্র্যাকেটটি একটি সিলিন্ডার বা একটি ফ্ল্যাট বাক্সকে মিটমাট করে কিনা।

CBB60 বনাম CBB65

দ CBB65 is a heavier-duty variant designed specifically for air conditioning compressor motors and high-ambient-temperature environments. It typically has a wider temperature rating (up to 85°C or 95°C) and is often filled with flame-retardant resin for added safety under high-stress operating conditions. For a 1 µF application in a small fan or low-power pump, the CBB65 would be overkill in terms of size and cost. However, if the 1 µF capacitor is located inside an enclosed compressor housing or subject to continuous high-temperature cycling, the CBB65's thermal margin becomes a genuine engineering advantage.

CBB60 বনাম CD60 ইলেক্ট্রোলাইটিক স্টার্ট ক্যাপাসিটর

দ CD60 is an aluminum electrolytic capacitor designed exclusively for motor starting duty — it is energized only during the startup phase (typically 1–3 seconds) and then disconnected by a centrifugal switch or electronic relay. CD60 capacitors come in much higher capacitance values (50 µF to 1,200 µF) because their job is to provide a massive initial torque boost. A 1 µF value would never appear in a CD60 start capacitor — the capacitance is simply too low to provide meaningful starting torque for any motor large enough to require a start capacitor. The 1 µF CBB60, by contrast, is a run capacitor that stays in circuit continuously.

অ্যাপ্লিকেশন যেখানে একটি 1 মাইক্রোফ্যারাড ক্যাপাসিটর সঠিক পছন্দ

দ 1 µF value covers a broader range of circuit types than motor applications alone. Here is a structured look at where this specific capacitance value delivers optimal performance.

ছোট একক-ফেজ মোটর অক্জিলিয়ারী উইন্ডিং সার্কিট

মোটর ডিউটিতে 1 µF ক্যাপাসিটরের জন্য সিলিং ফ্যান, এক্সজস্ট ফ্যান, ছোট টেবিল ফ্যান, এবং কম-ওয়াটের সেন্ট্রিফিউগাল পাম্প হল সবচেয়ে সাধারণ বাড়ি। এই মোটরগুলিতে তুলনামূলকভাবে উচ্চ প্রতিবন্ধকতা সহ ছোট সহায়ক উইন্ডিং রয়েছে, যার অর্থ একটি বড় ক্যাপাসিটর অক্জিলিয়ারী সার্কিটে ওভারকারেন্ট সৃষ্টি করবে। একটি 1 µF ইউনিট ওয়াইন্ডিং ইনসুলেশনের উপর জোর না দিয়ে কার্যকর ফেজ শিফ্ট তৈরি করতে সঠিক প্রতিক্রিয়াশীল বর্তমান মাত্রা প্রদান করে। কিছু মাল্টি-স্পিড ফ্যান মোটর ক্যাপাসিটর নেটওয়ার্ক ব্যবহার করে — উদাহরণস্বরূপ, একটি 1 µF এবং একটি 2 µF ক্যাপাসিটর বিভিন্ন সংমিশ্রণে সুইচ করা — তিনটি স্বতন্ত্র গতির সেটিংস অর্জন করতে।

টাইমিং এবং অসিলেটর সার্কিট

ক্লাসিক 555 টাইমার IC সার্কিটে, সময় ধ্রুবকটি সূত্র t = 1.1 × R × C দ্বারা সেট করা হয়। একটি 1 µF ক্যাপাসিটর এবং একটি 100 kΩ রোধ সহ, আউটপুট পালস প্রস্থ প্রায় 0.11 সেকেন্ড - শিল্প টাইমার, ডি. ইকুয়েন্ট এবং রিলে সিস্টেমের সার্কিট নিয়ন্ত্রণে একটি সাধারণ ব্যবধান। একই সার্কিটে 1 µF থেকে 10 µF ক্যাপাসিটরে পরিবর্তন করা হলে তা দশগুণ বিলম্বিত করে 1.1 সেকেন্ডে। এটি 1 µF কে টাইমিং সার্কিট ডিজাইনের জন্য একটি প্রাকৃতিক "ইউনিট ধাপ" করে তোলে, যা গণনার জন্য একটি স্বজ্ঞাত স্কেল প্রদান করে।

অডিও সিগন্যাল কাপলিং এবং ফিল্টারিং

অডিও ইলেকট্রনিক্সে, একটি 1 µF ক্যাপাসিটর একটি কাপলিং ভূমিকায় একটি উচ্চ-পাস ফিল্টার তৈরি করে। একটি 10 ​​kΩ লোডের সাথে যুক্ত, -3 dB কাটঅফ ফ্রিকোয়েন্সি প্রায় 16 Hz — শ্রবণযোগ্য পরিসরের একেবারে নীচে। এটি অডিও অ্যামপ্লিফায়ার ডিজাইনে 1 µF কাপলিং ক্যাপাসিটরকে সাধারণ করে তোলে যেখানে লক্ষ্য হল সমস্ত শ্রবণযোগ্য ফ্রিকোয়েন্সি পাস করার সময় যেকোন ডিসি অফসেট ব্লক করা যা পরবর্তী পর্যায়ের অপারেটিং পয়েন্ট পরিবর্তন করবে। ফিল্ম ক্যাপাসিটরগুলি — CBB60 নির্মাণে ব্যবহৃত পলিপ্রোপিলিন ফিল্ম সহ — প্রায়শই ইলেক্ট্রোলাইটিক প্রকারের তুলনায় তাদের কম বিকৃতির কারণে অডিও কাপলিংয়ের পক্ষে হয়।

পাওয়ার সাপ্লাই ডিকপলিং

মিক্সড-সিগন্যাল এবং এনালগ পাওয়ার সাপ্লাই ডিজাইনে, একটি 1 µF ডিকপলিং ক্যাপাসিটর একটি IC এর পাওয়ার পিনের কাছাকাছি 100 kHz থেকে বেশ কিছু MHz রেঞ্জের মধ্য-ফ্রিকোয়েন্সি শব্দকে দমন করে যা একটি বৃহত্তর বাল্ক ইলেক্ট্রোলাইটিক যথেষ্ট দ্রুত পরিচালনা করতে পারে না। একটি 100 μF ইলেক্ট্রোলাইটিক (বাল্ক) একটি 1 μF সিরামিক বা ফিল্ম ক্যাপাসিটর (মধ্য-ফ্রিকোয়েন্সি) এবং প্রতিটি সরবরাহ রেলে একটি 100 nF সিরামিক (উচ্চ-ফ্রিকোয়েন্সি) এর সাথে যুক্ত করা সাধারণ অভ্যাস, যা তিনটি উপাদানের সাথে তিন দশকের ফ্রিকোয়েন্সি কভার করে।

পরিবর্তনশীল-গতি ফ্যান এবং মোটর নিয়ন্ত্রণ বোর্ড

সিলিং ফ্যান এবং ছোট অ্যাপ্লায়েন্স মোটরগুলির জন্য ইলেকট্রনিক গতি নিয়ন্ত্রকগুলি প্রায়শই তাদের স্নাবার সার্কিটে একটি 1 µF পলিপ্রোপিলিন ফিল্ম ক্যাপাসিটর অন্তর্ভুক্ত করে। TRIAC বা ট্রানজিস্টর ডিভাইসগুলির দ্বারা ইন্ডাকটিভ মোটর উইন্ডিংগুলি স্যুইচ করার সময় এই স্নুবারগুলি উত্পন্ন ভোল্টেজ স্পাইকগুলিকে দমন করে৷ স্নাবার ক্যাপাসিটর ব্যতীত, এই স্পাইকগুলি মাইক্রোসেকেন্ডে কয়েকশ ভোল্ট অতিক্রম করতে পারে, যা স্যুইচিং ডিভাইসটিকে ধ্বংস করে। একটি 1 µF ক্যাপাসিটর একটি সিরিজ প্রতিরোধকের সাথে যুক্ত (প্রায়শই 10-100 Ω) 50-500 W পাওয়ার রেঞ্জের মোটরগুলির জন্য একটি আদর্শ স্নাবার কনফিগারেশন।

কিভাবে একটি মাল্টিমিটার দিয়ে 1 মাইক্রোফ্যারাড ক্যাপাসিটর পরীক্ষা করবেন

একটি 1 µF ক্যাপাসিটর ইনস্টলেশনের আগে বা পরে সঠিকভাবে কাজ করছে কিনা তা যাচাই করা একটি আধুনিক ডিজিটাল মাল্টিমিটারের সাথে সহজ যা একটি ক্যাপাসিট্যান্স পরিমাপ ফাংশন অন্তর্ভুক্ত করে। প্রক্রিয়াটি পাঁচ মিনিটেরও কম সময় নেয় এবং একটি সন্দেহভাজন ত্রুটিপূর্ণ উপাদান আসলে ত্রুটিযুক্ত কিনা — বা সার্কিটের অন্য কোথাও ত্রুটি রয়েছে কিনা তা নিশ্চিত করতে পারে।

1. বিদ্যুৎ সংযোগ বিচ্ছিন্ন করুন: সার্কিটটি সক্রিয় থাকাকালীন কখনই ক্যাপাসিটর পরীক্ষা করবেন না। মোটর সার্কিটের ক্যাপাসিটারগুলির জন্য, টার্মিনালগুলি স্পর্শ করার আগে পাওয়ার অপসারণের 30 সেকেন্ড অপেক্ষা করুন — অবশিষ্ট চার্জ অব্যাহত থাকতে পারে।
2. ক্যাপাসিটর ডিসচার্জ করুন: একটি 1 µF ক্যাপাসিটরের জন্য, একটি 10 kΩ প্রতিরোধক 2-3 সেকেন্ডের জন্য টার্মিনাল জুড়ে ব্রিজ করা অবশিষ্ট ভোল্টেজকে একটি নিরাপদ স্তরে আনতে যথেষ্ট। বড় ক্যাপাসিটারগুলির জন্য দীর্ঘ স্রাবের সময় প্রয়োজন।
3. মাল্টিমিটার সেট করুন: ক্যাপাসিট্যান্স (CAP বা µF) পরিমাপ মোডে স্যুইচ করুন। কিছু মিটারের জন্য একটি পরিসীমা নির্বাচন করা প্রয়োজন; 1 µF প্রদর্শন করতে পারে এমন সর্বনিম্ন পরিসর বেছে নিন, সাধারণত 2 µF বা 10 µF পরিসর।
4. সংযুক্ত করুন এবং পরিমাপ করুন: ক্যাপাসিটর টার্মিনালগুলিতে মিটার প্রোবগুলি স্পর্শ করুন। নন-পোলারাইজড ফিল্ম ক্যাপাসিটর যেমন CBB60 প্রকারের জন্য, পোলারিটি কোন ব্যাপার নয়। ইলেক্ট্রোলাইটিক ক্যাপাসিটরগুলির জন্য, লাল থেকে ইতিবাচক এবং কালো থেকে নেতিবাচক মেলে।
5. পড়া ব্যাখ্যা করুন: একটি স্বাস্থ্যকর 1 µF ক্যাপাসিটরের 0.9 µF এবং 1.1 µF (±10% সহনশীলতার মধ্যে) পড়া উচিত। রেট মানের থেকে 10% এর বেশি পড়া হলে অবনতি নির্দেশ করে। 0 বা "OL" (ওপেন সার্কিট) এর রিডিং মানে ডাইইলেকট্রিক ভেঙে গেছে এবং অংশটি অবশ্যই প্রতিস্থাপন করতে হবে।

যদি আপনার মাল্টিমিটারের ক্যাপ্যাসিট্যান্স ফাংশন না থাকে, তাহলে একটি বিকল্প পদ্ধতি হল চার্জ-টাইম টেস্ট: একটি DC সরবরাহ থেকে একটি পরিচিত প্রতিরোধকের মাধ্যমে ক্যাপাসিটর চার্জ করুন এবং সরবরাহ ভোল্টেজের 63.2% পৌঁছানোর সময় পরিমাপ করুন (এক সময় ধ্রুবক, τ = RC)। একটি 1 μF ক্যাপাসিটর এবং একটি 10 kΩ প্রতিরোধকের জন্য, τ = ০.০১ সেকেন্ড . এই পদ্ধতির জন্য একটি অসিলোস্কোপ বা দ্রুত ভোল্টমিটারের প্রয়োজন এবং এটি সাধারণত আরও উন্নত সরঞ্জাম সহ প্রযুক্তিবিদদের জন্য সংরক্ষিত।

একটি 1 µF CBB60 ক্যাপাসিটর ব্যর্থ হয়েছে

মোটর সার্কিটে ক্যাপাসিটরের ব্যর্থতা খুব কমই তাত্ক্ষণিকভাবে ঘটে। প্রায়শই, অস্তরক বয়সের সাথে ক্যাপাসিট্যান্স ধীরে ধীরে নীচের দিকে প্রবাহিত হয় — একটি প্রক্রিয়া তাপ, ভোল্টেজ স্পাইক এবং উচ্চ আর্দ্রতার দ্বারা ত্বরান্বিত হয়। ক্যাপাসিটরের অবক্ষয়ের প্রাথমিক উপসর্গগুলি সনাক্ত করা একটি মোটরকে স্থায়ী ক্ষতির হাত থেকে বাঁচাতে পারে।

• মোটর গুঞ্জন কিন্তু শুরু হবে না — সম্পূর্ণরূপে ব্যর্থ রান ক্যাপাসিটরের সবচেয়ে সাধারণ লক্ষণ। মোটর শক্তি গ্রহণ করে এবং প্রধান ওয়াইন্ডিং শক্তি পায়, কিন্তু অক্জিলিয়ারী ওয়াইন্ডিং থেকে ফেজ-শিফট করা কারেন্ট ছাড়া, কোন ঘূর্ণমান চৌম্বক ক্ষেত্র তৈরি হয় না এবং রটার স্থির থাকে।
• মোটর গতি হ্রাস — একটি আংশিকভাবে অবনমিত ক্যাপাসিটর মোটরকে শুরু এবং চালানোর অনুমতি দিতে পারে, কিন্তু কম টর্ক এবং নিম্ন-রেট গতির সাথে। স্বাভাবিকের চেয়ে উল্লেখযোগ্যভাবে ধীর গতিতে চলমান একটি ফ্যানের প্রায়শই রেট করা মানের 70-80% ক্যাপাসিটর থাকে।
• অত্যধিক মোটর তাপ — যখন ক্যাপাসিটরের ক্যাপাসিট্যান্স কমে যায়, তখন অক্জিলিয়ারী উইন্ডিং কারেন্ট প্রধান ওয়াইন্ডিংয়ের তুলনায় ভারসাম্যহীন হয়ে পড়ে, যার ফলে উভয় উইন্ডিং এবং উন্নত মোটর তাপমাত্রা উভয় ক্ষেত্রেই স্বাভাবিকের চেয়ে বেশি কারেন্ট হয়।
• মোটর স্টার্টআপের সময় ট্রিপড ব্রেকার — একটি ক্ষয়প্রাপ্ত ক্যাপাসিটর স্টার্টআপের সময় মোটরকে অনেক বেশি ইনরাশ কারেন্ট আঁকতে দেয়, কখনও কখনও সার্কিট ব্রেকারকে ট্রিপ করার জন্য যথেষ্ট যা সার্কিটকে রক্ষা করে।
• দৃশ্যমান শারীরিক ক্ষতি — ক্যাপাসিটরের আবরণে ফুলে ওঠা, রেজিনের শেষ সীলের ফাটল, বা বাদামী বিবর্ণতা সবই তাপীয় চাপের লক্ষণ। শারীরিক ক্ষতি দেখায় এমন যেকোনো ক্যাপাসিটর তার পরিমাপ করা ক্যাপাসিট্যান্স মান নির্বিশেষে প্রতিস্থাপন করা উচিত।

সন্দেহ হলে, একটি পোড়া মোটরের খরচের তুলনায় প্রতিস্থাপন সস্তা। একটি মানের 1 µF CBB60 ক্যাপাসিটরের দাম সাধারণত $5 এর কম। একটি প্রতিস্থাপন মোটর বা একটি ত্রুটিপূর্ণ ক্যাপাসিটর অবহেলা দ্বারা সৃষ্ট একটি মোটর ব্যর্থতা নির্ণয় করার জন্য একটি পরিষেবা কল উল্লেখযোগ্যভাবে বেশি খরচ হয়।

একটি 1 µF CBB60 ক্যাপাসিটর প্রতিস্থাপনের জন্য ধাপে ধাপে নির্দেশিকা

একটি ছোট মোটর বা ফ্যানে একটি রান ক্যাপাসিটর প্রতিস্থাপন একটি সহজবোধ্য মেরামত যা বেশিরভাগ প্রযুক্তিগতভাবে প্রবণ বাড়ির মালিক বা রক্ষণাবেক্ষণ প্রযুক্তিবিদরা নিরাপদে সম্পাদন করতে পারেন। গুরুত্বপূর্ণ নিরাপত্তা নিয়ম সহজ: সর্বদা পাওয়ার সংযোগ বিচ্ছিন্ন করুন এবং কোনও উপাদান স্পর্শ করার আগে এটি বন্ধ আছে কিনা তা যাচাই করুন .

1. যন্ত্রটিকে তার পাওয়ার উত্স থেকে সংযোগ বিচ্ছিন্ন করুন। হার্ডওয়্যারযুক্ত সরঞ্জামের জন্য, সার্কিট ব্রেকার বন্ধ করুন এবং একটি নন-কন্টাক্ট ভোল্টেজ টেস্টার দিয়ে যাচাই করুন।
2. কিছু অপসারণ করার আগে মূল ক্যাপাসিটর এবং এর তারের সংযোগের ছবি তুলুন। এটি সঠিকভাবে প্রতিস্থাপন পুনরায় সংযোগ করার জন্য একটি রেফারেন্স প্রদান করে।
3. তার টার্মিনাল জুড়ে একটি প্রতিরোধক ব্যবহার করে ক্যাপাসিটরটি ডিসচার্জ করুন। যদিও একটি 1 µF ক্যাপাসিটর অল্প পরিমাণে শক্তি সঞ্চয় করে, এই পদক্ষেপটি পরিচালনা করার আগে ভাল অনুশীলন।
4. ক্যাপাসিটরের বডিতে মুদ্রিত সঠিক স্পেসিফিকেশনগুলি নোট করুন: ক্যাপাসিট্যান্স (µF), ভোল্টেজ রেটিং (VAC), ফ্রিকোয়েন্সি (Hz), এবং যেকোন অতিরিক্ত কোড (SH, P2, জলবায়ু বিভাগ)। এই প্রতিস্থাপন অংশ নির্ধারণ.
5. একই ক্যাপাসিট্যান্স, একই বা উচ্চতর ভোল্টেজ রেটিং, একই বা বৃহত্তর তাপমাত্রার রেটিং এবং একই টার্মিনাল কনফিগারেশন (স্পেড কুইক-কানেক্ট, তারের লিড বা স্ক্রু টার্মিনাল) দিয়ে একটি প্রতিস্থাপন পান।
6. রেফারেন্স হিসাবে ফটোগ্রাফ ব্যবহার করে প্রতিস্থাপন সংযোগ করুন. স্ট্যান্ডার্ড দুই-টার্মিনাল CBB60 ক্যাপাসিটরগুলির জন্য, পোলারিটি প্রাসঙ্গিক নয় — উভয় টার্মিনাল তারের সাথে সংযোগ করতে পারে।
7. ক্যাপাসিটরটিকে তার মাউন্টিং বন্ধনী বা ক্লিপে সুরক্ষিত করুন। CBB60 নলাকার ক্যাপাসিটারগুলি সাধারণত শরীরের চারপাশে একটি ধাতু বা প্লাস্টিকের চাবুক দিয়ে মাউন্ট করা হয়।
8. শক্তি পুনরুদ্ধার করুন এবং সঠিক স্টার্টআপ এবং চলমান আচরণের জন্য মোটর পরীক্ষা করুন। যদি মোটর এখনও বাজতে থাকে বা স্টার্ট করতে ব্যর্থ হয়, তাহলে অন্য ক্যাপাসিটরের ব্যর্থতা অনুমান করার আগে সেন্ট্রিফিউগাল সুইচ, থার্মাল ওভারলোড বা মোটর উইন্ডিংগুলি পরীক্ষা করুন।

CBB60 ক্যাপাসিটারগুলির জন্য সংরক্ষণ, হ্যান্ডলিং এবং আন্তর্জাতিক মান

ক্যাপাসিটারগুলি সাধারণত শক্তিশালী উপাদান, কিন্তু অনুপযুক্ত স্টোরেজ তাদের কার্যক্ষমতা হ্রাস করতে পারে সেগুলি ইনস্টল করার আগে। CBB60 সিরিজের মতো ফিল্ম ক্যাপাসিটারগুলি অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ধরণের তুলনায় স্টোরেজ অবস্থার জন্য কম সংবেদনশীল, তবে কয়েকটি সতর্কতা শেলফের জীবনকে উল্লেখযোগ্যভাবে প্রসারিত করে।

• 5°C এবং 40°C এর মধ্যে তাপমাত্রা এবং 75% এর নিচে আপেক্ষিক আর্দ্রতা সহ একটি শীতল, শুষ্ক পরিবেশে সংরক্ষণ করুন। বর্ধিত সময়ের জন্য উচ্চ আর্দ্রতা প্লাস্টিকের আবরণে প্রবেশ করতে পারে এবং অস্তরক মধ্যে আর্দ্রতা প্রবর্তন করতে পারে, নিরোধক প্রতিরোধ ক্ষমতা হ্রাস করে।
• সরাসরি সূর্যালোক বা UV এক্সপোজার এড়িয়ে চলুন। অতিবেগুনী বিকিরণ সময়ের সাথে সাথে পলিপ্রোপিলিনকে হ্রাস করে, যা ফিল্মের বৈদ্যুতিক বৈশিষ্ট্যকে প্রভাবিত করতে পারে।
• ক্ষয়কারী রাসায়নিক, দ্রাবক এবং লবণ স্প্রে পরিবেশ থেকে দূরে রাখুন। ধাতব টার্মিনাল পিন এবং শেষ ক্যাপগুলি ক্ষয় হতে পারে, যোগাযোগের প্রতিরোধ ক্ষমতা বাড়ায়।
• CBB60 ধরনের ফিল্ম ক্যাপাসিটরগুলিতে অ্যালুমিনিয়াম ইলেক্ট্রোলাইটিক ক্যাপাসিটারগুলির মতো পর্যায়ক্রমিক সংস্কারের (পুনরায় শক্তি প্রদান) প্রয়োজন হয় না, যা দীর্ঘমেয়াদী সঞ্চয়স্থানে তাদের আরও ক্ষমাশীল করে তোলে। একটি CBB60 1 µF ক্যাপাসিটর পাঁচ বছরের জন্য সঠিকভাবে সঞ্চয় করা উচিত একটি তাজা ক্যাপাসিটরের মতো।

আন্তর্জাতিক মান এবং সার্টিফিকেশন

ভোক্তা যন্ত্রপাতি, এইচভিএসি সরঞ্জাম এবং শিল্প মোটরগুলিতে ব্যবহারের জন্য অভিপ্রেত মানসম্পন্ন CBB60 ক্যাপাসিটারগুলি প্রতিষ্ঠিত আন্তর্জাতিক মানের বিরুদ্ধে তৈরি এবং পরীক্ষা করা হয়। প্রত্যয়িত উত্স থেকে ক্রয় নিশ্চিত করে যে উপাদানটি লেবেল হিসাবে কাজ করে এবং প্রয়োজনীয় সুরক্ষা সুরক্ষা অন্তর্ভুক্ত করে।

• IEC 60252-1 : AC মোটর ক্যাপাসিটারের জন্য প্রাথমিক আন্তর্জাতিক মান। ক্যাপ্যাসিট্যান্স, ট্যান ডেল্টা, নিরোধক প্রতিরোধ, ভোল্টেজ সহনশীলতা এবং তাপমাত্রার কার্যক্ষমতার জন্য পরীক্ষার পদ্ধতি সংজ্ঞায়িত করে।
• GB/T 3667 : IEC 60252-1 এর সমতুল্য চীনা জাতীয় মান, যা CBB-সিরিজ ক্যাপাসিটরগুলির জন্য সরাসরি ডিজাইনের রেফারেন্স হিসাবে কাজ করে।
• ইউএল 810 : ক্যাপাসিটরের জন্য উত্তর আমেরিকার মান, মার্কিন যুক্তরাষ্ট্রে বিক্রি হওয়া পণ্যের জন্য প্রয়োজনীয়। UL- তালিকাভুক্ত CBB60 ক্যাপাসিটারগুলি কানাডার জন্য UL চিহ্ন এবং cUL উপাধি বহন করে৷
• VDE : ইউরোপীয় বাজারে পণ্যের জন্য জার্মান ইলেকট্রিক্যাল ইঞ্জিনিয়ারিং অ্যাসোসিয়েশনের সার্টিফিকেশন প্রয়োজন৷ একটি VDE- চিহ্নিত ক্যাপাসিটর কঠোর স্বাধীন পরীক্ষায় উত্তীর্ণ হয়েছে।
• RoHS সম্মতি : ক্যাপাসিটর নিশ্চিত করে যে সীসা, পারদ, ক্যাডমিয়াম এবং নির্দিষ্ট ব্রোমিনেটেড ফ্লেম রিটাডেন্ট সহ বিপজ্জনক পদার্থ মুক্ত রয়েছে — যা ইউরোপীয় ইউনিয়নের মধ্যে বিক্রি হওয়া পণ্যগুলির জন্য প্রয়োজনীয়।

বাণিজ্যিক বা শিল্প ব্যবহারের জন্য একটি 1 µF CBB60 ক্যাপাসিটর সোর্স করার সময়, সরবরাহকারীর কাছ থেকে সর্বদা প্রাসঙ্গিক শংসাপত্রের জন্য অনুরোধ করুন। নকল বা নিম্নমানের ক্যাপাসিটর যেগুলি মিথ্যাভাবে রেটিং দাবি করে তা বাজারে একটি নথিভুক্ত সমস্যা — 1 µF / 450 VAC লেবেলযুক্ত একটি ক্যাপাসিটর যা প্রকৃতপক্ষে শুধুমাত্র 250 VAC এর জন্য রেট করা হয় সাধারণ অপারেটিং অবস্থার অধীনে ব্যর্থ হবে, সম্ভাব্য মোটর ক্ষতি বা এমনকি ঘেরা আবাসনে আগুনের কারণ হতে পারে৷
